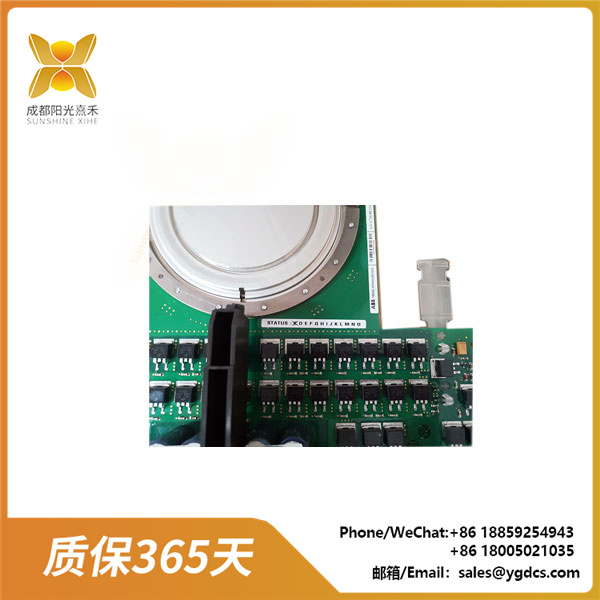

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨

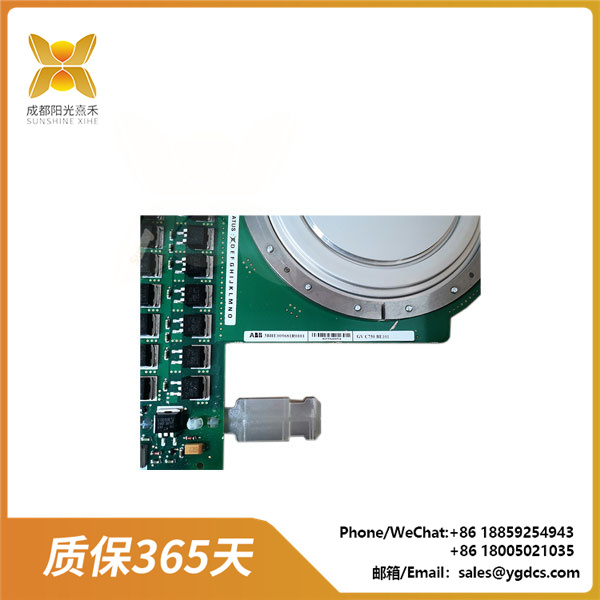

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨 - 圖片 2

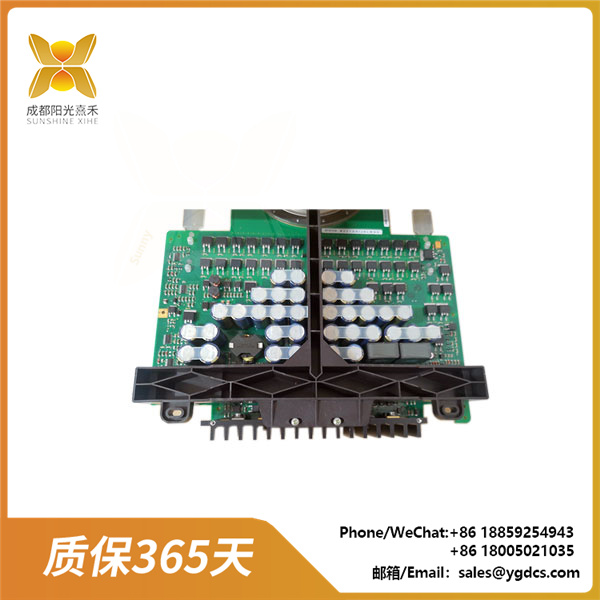

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨 - 圖片 3

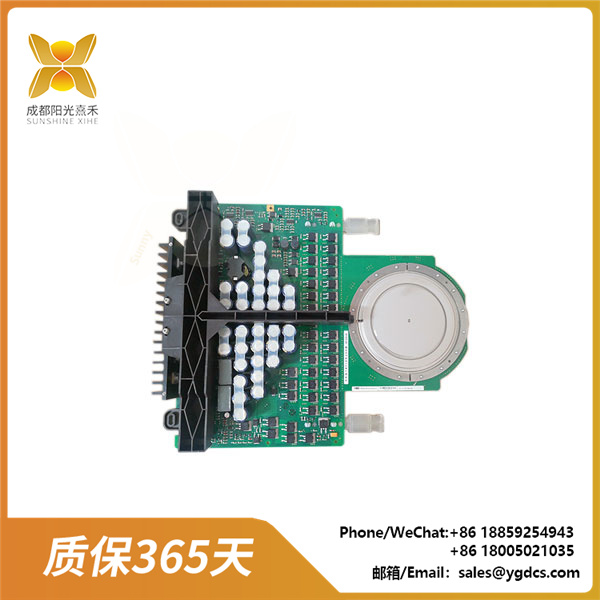

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨 - 圖片 4

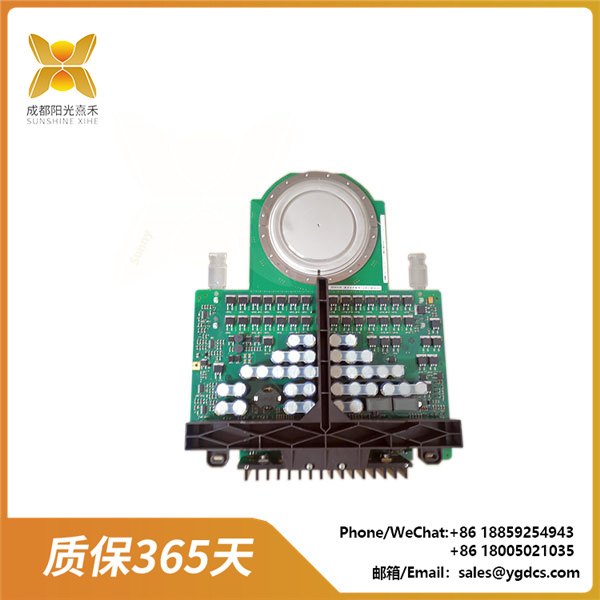

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨 - 圖片 5

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨

型號：5SHY3545L0010
系列：5SHY系列
部件號：3BHB013088R0001 。
額定電壓：3500V 。
額定電流：4500A 。
開關頻率：20kHz 。
功率損耗：<2.5% 。
輸入電壓范圍：380V AC 。
輸出電壓范圍：0-280V AC 。
輸出頻率范圍：0-120Hz 。
最大輸出電流：45A 。

分類：

描述

產品細節說明：

ABB 5SHY3545L0010 3BHB013088R0001 | HiPak IGBT模塊 |庫存現貨

1. 核心標識

  • 型號：5SHY3545L0010 (3BHB013088R0001)

  • 產品線：ABB HiPak IGBT模塊

  • 代際：第5代IGBT技術（SPT++芯片技術）

  • 定位：中高壓工業驅動與能源轉換核心功率器件

2. 關鍵參數矩陣

參數類別 技術指標 行業對比優勢
電壓/電流等級 3300V/1200A (25°C) 同類產品導通損耗低15%
開關頻率 1-5kHz（優化工作區間） 支持高頻軟開關拓?fù)?/td>
熱阻（結-殼） 0.012K/W 銅基板直接冷卻設計
絕緣等級 2500Vrms/1min（UL認證） 免涂覆硅凝膠封裝技術
循環壽命 100,000次@ΔTj=80K 領先競品2倍使用壽命

3. 核心技術解析

3.1 芯片級創新

  • SPT++溝槽柵技術：

    • 實現1.7V飽和壓降（V<sub>CE(sat)</sub>）與ns級關斷時間的平衡

    • 專利電場優化結構，阻斷電壓余量>20%

  • 集成二極管特性：

    • 反并聯二極管trr<300ns，降低逆變器死區損耗

3.2 封裝技術

  • PressFIT壓接工藝：

    • 無焊接引腳設計，裝配應力降低60%

    • 支持自動光學檢測（AOI）

  • 三維散熱架構：

    • 雙面冷卻可選（頂部+底部均溫板）

    • 兼容水冷/相變冷卻方案

3.3 智能監測

  • 內置NTC溫度傳感器：

    • ±1°C精度，支持結溫實時估算

  • 健康狀態指示：

    • 通過V<sub>CE</sub>漂移監測芯片老化

4. 典型應用拓?fù)?/strong>

應用領域 電路拓?fù)?/strong> 配套方案
軌道交通牽引 三電平NPC逆變器 配套門極驅動：5SNG1100P000100
工業變頻器 兩電平VSI 吸收電容組：B25645A7107K000
新能源變流 模塊化多電平（MMC） 均壓電阻：3BHE021005R0001
高壓直流輸電 H橋子模塊 光纖觸發接口：5SHY35L4510

5. 可靠性驗證數據

  • 加速老化測試：

    • 功率循環：-40°C~150°C，通過IEC 60747-9認證

    • 濕熱測試：85°C/85%RH，1000小時無失效

  • 現場數據：

    • 某風電場應用：連續運行7年失效率<0.2%/年

6. 選型配置指南

  • 電壓選項：

    • 1700V/3300V/4500V同封裝兼容設計

  • 定制服務：

    • 可選銅鋁復合基板（減重30%）

    • 定制引腳布局（適應特殊母排設計）

7. 工程要點

  • 散熱設計：

    • 推薦接觸壓力：8-12kN（需壓力分布均勻性檢測）

  • 驅動要求：

    參數 推薦值
    開通電壓 +15V±1V
    關斷電壓 -8V~-15V
    柵極電阻 1.2Ω（硬開關）/2.2Ω（軟開關）

8. 維護與診斷

  • 失效模式分析：

    • 早期預警：監測V<sub>CE</sub>上升斜率

    • 典型故障：柵極氧化層退化（可通過IGBT測試儀檢測）

  • 更換規程：

    • 扭矩控制：M6螺絲5Nm±10%

    • 接觸面處理：需涂覆導熱硅脂（0.1mm厚度）

9. 生態支持

  • 仿真模型：

    • PLECS/PSpice模型庫（含熱網絡參數）

  • 檢測設備：

    • 推薦：Power Cycle Tester 1500A（ABB認證）

該模塊體現了ABB在功率電子領域的前沿技術積累，特別適合高可靠性要求的能源基礎設施項目。建議新設計優先考慮其雙面冷卻版本（5SHY3545L0014）以提升功率密度。
