ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊
1.1 產品簡介

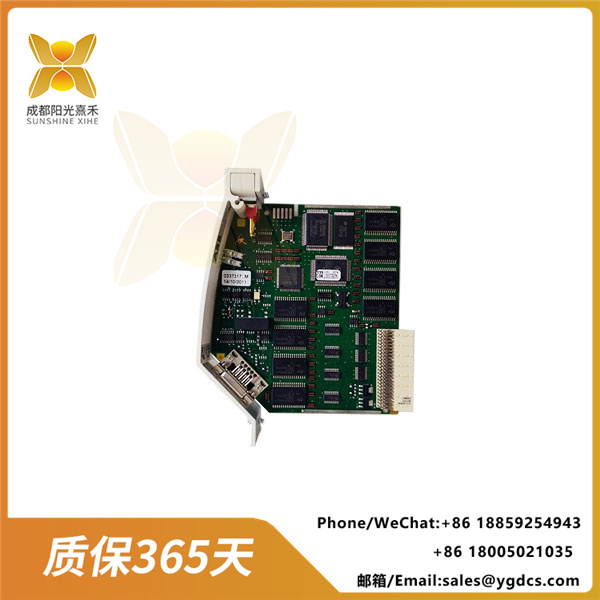

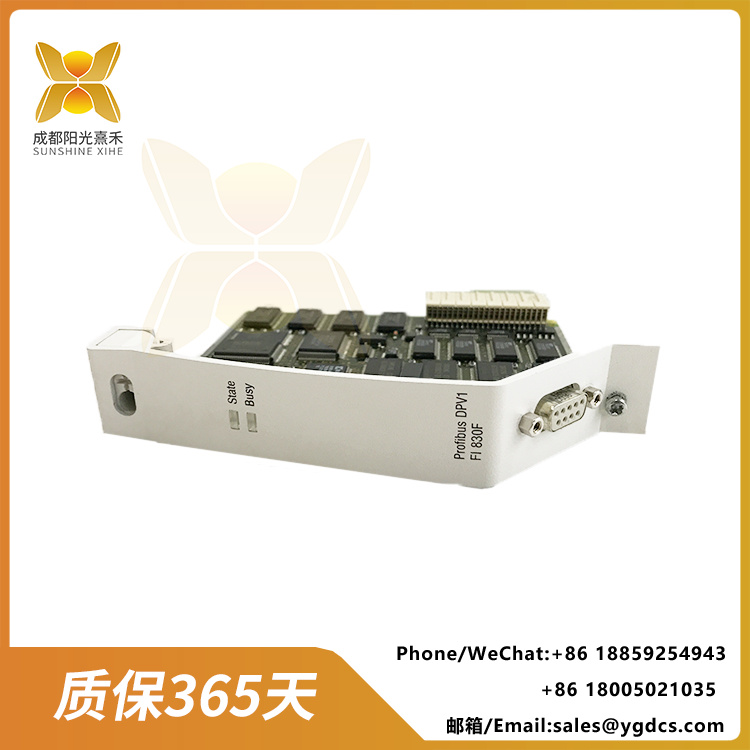

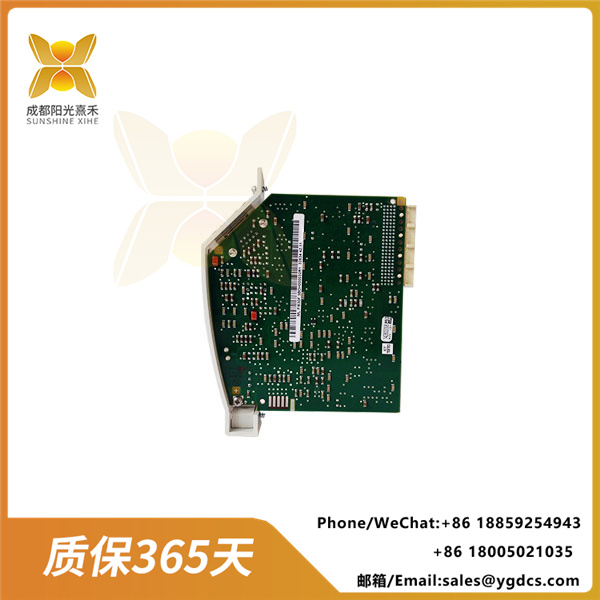

ABB FI830F是ABB Freelance 800F系列中的一款高性能現場總線模塊，專為過程自動化系統設計。作為分布式I/O系統的關鍵組件，它實現了現場設備與控制系統之間的高可靠性數據通信。
1.2 產品系列歸屬
-
產品線：ABB Freelance 800F DCS系統
-
應用領域：石油化工、電力、水處理等連續過程控制
-
市場定位：中大型過程工業的分布式I/O解決方案
1.3 核心優勢
? 支持主流現場總線協議（Profibus DP/PA、FF H1）
? 模塊化結構，支持熱插拔
? 本安認證（可選）適用于危險區域
? 內置信號調理和故障診斷功能
2. 機械與電氣特性
2.1 機械結構
| 參數 | 規格 |
|---|---|
| 模塊尺寸（W×H×D） | 45×135×115 mm |
| 安裝方式 | DIN導軌安裝（符合EN 60715） |
| 防護等級 | IP20（控制柜安裝） |
| 外殼材料 | 鋁合金（散熱增強型） |
| 重量 | 約450g |
2.2 電氣參數
| 特性 | 規格 |
|---|---|
| 工作電源 | 24V DC ±10%（冗余供電可選） |
| 功耗 | ≤5W（無負載） |
| 總線接口 | 2×Profibus DP（9針D-sub） |
| 隔離電壓 | 500V AC（通道對總線） |
| 工作溫度范圍 | -40°C ~ +70°C |
3. 通信功能詳解
3.1 協議支持
| 協議類型 | 特性 | 傳輸速率 |
|---|---|---|
| Profibus DP | DP-V1標準 | 12Mbps |
| Profibus PA | 通過段耦合器 | 31.25kbps |
| Foundation Fieldbus H1 | 支持鏈路主站 | 31.25kbps |
3.2 拓?fù)浣Y(jié)構
-
最大節點數：126個（Profibus DP）
-
電纜長度：
-
12Mbps：100m（屏蔽雙絞線）
-
1.5Mbps：400m
-
4. I/O擴展能力
4.1 本地I/O配置
-
數字量擴展：最多32點DI/DO
-
模擬量擴展：8路AI/AO（16位分辨率）
4.2 典型I/O模塊組合
FI830F ├── AI835（8通道模擬量輸入） ├── DI810（16通道數字量輸入） └── AO820（4通道模擬量輸出）
5. 系統集成
5.1 與DCS集成
-
Freelance 800F：即插即用配置
-
第三方系統：通過GSD文件導入（如西門子PCS7）
5.2 冗余配置
-
總線冗余：雙Profibus DP接口
-
電源冗余：支持24V DC雙電源輸入
6. 軟件配置
6.1 工程工具
-
ABB Automation Builder：
-
總線參數配置
-
I/O映射設置
-
診斷信息查看
-
6.2 關鍵參數
-
站地址設置：1-126（Profibus DP）
-
看門狗時間：1-60000ms可調
-
GSD文件版本：V3.0或更高
7. 應用案例
7.1 石化行業
-
場景：催化裂化裝置溫度控制
-
配置：
-
12路熱電偶（通過AI835）
-
Profibus DP連接至DCS
-
7.2 電廠水處理
-
場景：pH值調節系統
-
配置：
-
Foundation Fieldbus H1網絡
-
4路4-20mA輸出（控制加藥泵）
-
