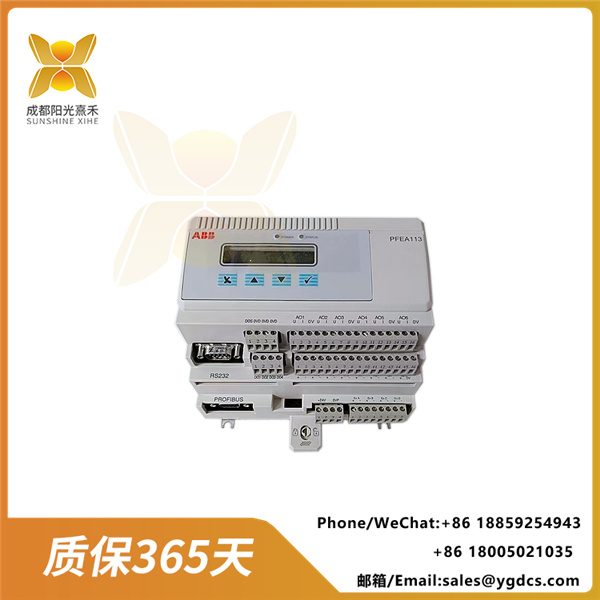

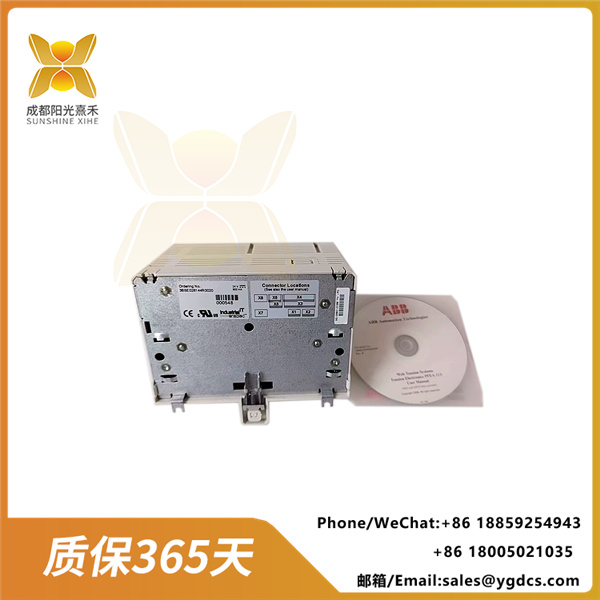

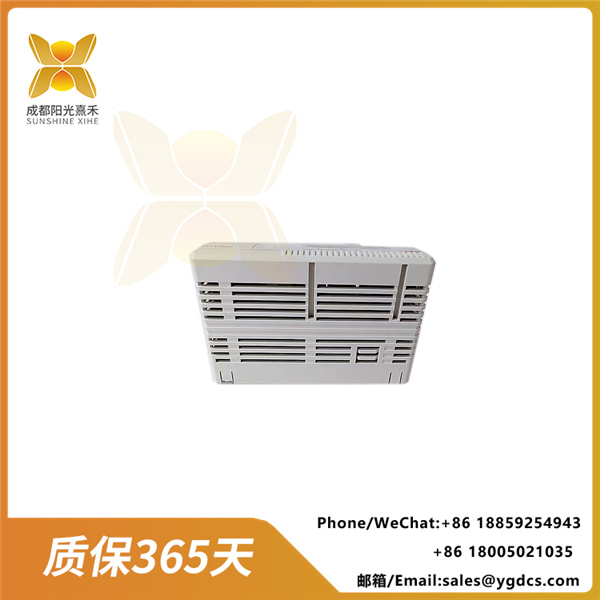

ABB PFEA113-20 (3BSE028144R0020) 是一款高性能張力控制模塊，屬于ABB工業自動化產品系列。該模塊專為精確控制卷材處理系統中的張力而設計，廣泛應用于造紙、塑料薄膜、金屬加工和紡織等行業。

技術參數

基本規格

• 型號: PFEA113-20

• 訂貨號: 3BSE028144R0020

• 輸入電壓: 24V DC ±10%

• 功耗: 典型值5W，最大值8W

• 工作溫度: 0°C 至 +55°C

• 儲存溫度: -40°C 至 +70°C

• 相對濕度: 5-95% (無冷凝)

控制性能

• 控制精度: ±0.5% 滿量程

• 響應時間: <10ms

• 采樣頻率: 1kHz

• 控制算法: PID控制，帶前饋補償

接口特性

• 模擬量輸入: 2路，0-10V/4-20mA可選

• 模擬量輸出: 2路，0-10V/4-20mA可選

• 數字量輸入: 4路，24V DC

• 數字量輸出: 4路，繼電器輸出

• 通信接口: RS-485 (Modbus RTU協議)

功能特點

1. 多模式張力控制

   • 直接張力控制模式

   • 間接張力控制模式(通過轉矩/速度)

   • 錐度張力控制模式

2. 先進控制算法

   • 自適應PID控制

   • 慣性補償

   • 摩擦補償

   • 加速度前饋

3. 卷徑計算功能

   • 實時卷徑計算

   • 自動卷徑跟蹤

   • 手動卷徑輸入

4. 系統保護功能

   • 張力超限報警

   • 斷帶檢測

   • 緊急停止功能

   • 系統自診斷

應用領域

1. 造紙行業

   • 復卷機張力控制

   • 涂布機張力區控制

   • 分切機張力控制

2. 塑料薄膜

   • 流延膜生產線

   • 雙向拉伸薄膜生產線

   • 印刷復合設備

3. 金屬加工

   • 鋼板軋制線

   • 鋁箔分切機

   • 銅帶處理線

4. 紡織行業

   • 整經機張力控制

   • 漿紗機張力區控制

   • 織布機送經控制
