產品細節說明：

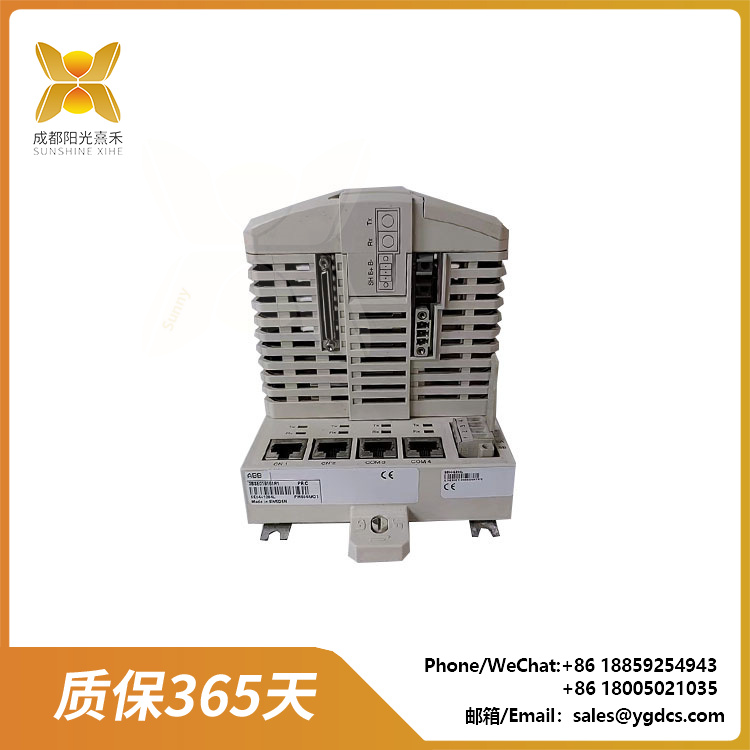

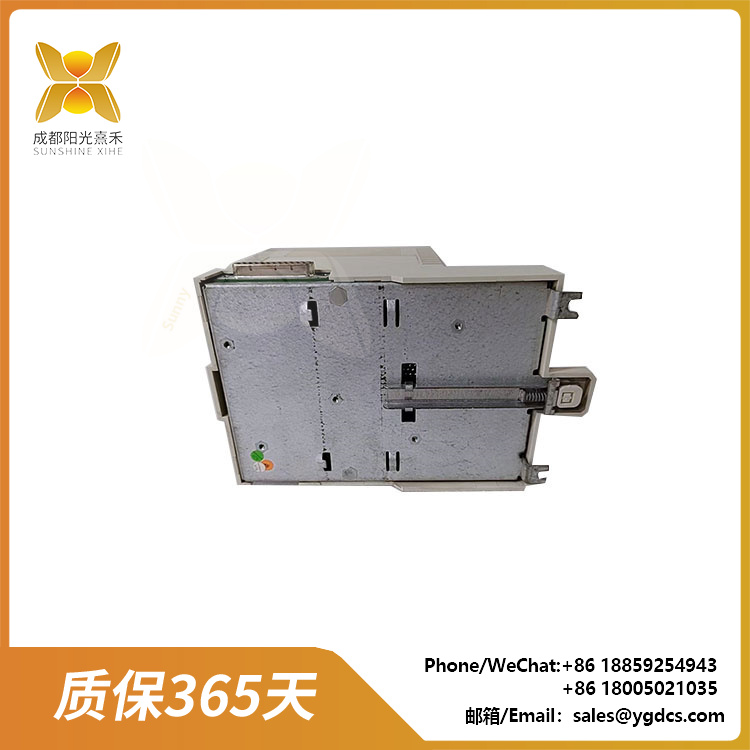

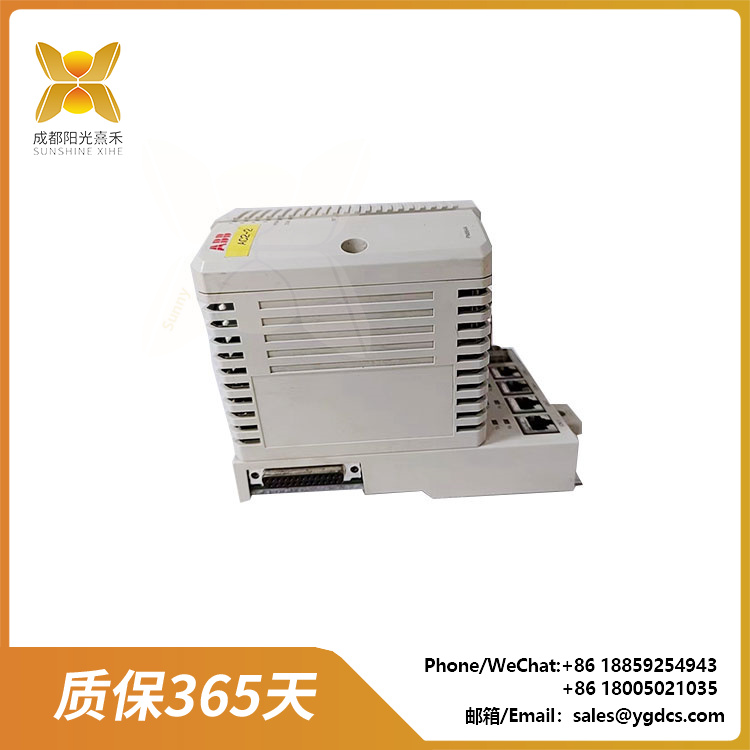

ABB PM864AK02 | 冗余處理器單元 | AC800M分布式控制系統
1. 核心標識
-
完整型號：PM511V16 (3BSE011181R1)
-
所屬系統：ABB AC 800M系列控制器
-
模塊類型：高性能過程控制CPU模塊
-
產品定位：中型過程自動化核心處理單元
2. 關鍵性能矩陣
| 參數維度 | 技術規格 | 行業競爭力 |
|---|---|---|
| 處理器架構 | PowerPC e500v2 @800MHz + FPGA協處理器 | 確定性任務調度延遲<50μs |
| 內存配置 | 256MB DDR2 + 64MB NOR Flash | 支持CF卡擴展(最大4GB) |
| 控制容量 | 800個功能塊/200個PID回路 | 支持模型預測控制(MPC) |
| 通信接口 | 2x以太網(100Mbps) + 1xRS-232 | 支持Modbus TCP/OPC DA |
| 環境規格 | -40°C~+70°C (帶冷凝防護) | 符合UL/cUL Class I Div2 |
| 冗余能力 | 支持1:1處理器熱備 | 切換時間<100ms |
3. 核心技術解析
3.1 實時控制架構
過程I/O
FPGA預處理
任務仲裁器
PID控制線程
邏輯運算線程
通信堆棧
3.2 通信協議棧
| 協議層 | 實現方式 | 性能指標 |
|---|---|---|
| 現場層 | PROFIBUS DP從站 | 12Mbps/64節點 |
| 控制層 | AC 800M CIO總線 | 1.5Mbps/32節點 |
| 信息層 | OPC DA 2.05 | 5000點/秒 |
3.3 可靠性設計
-
硬件看門狗：三級監測(電源/CPU/應用)
-
數據完整性：ECC內存+掉電保護超級電容(72小時)
-
故障預測：基于溫度曲線的電解電容壽命模型
4. 典型應用場景
| 行業 | 控制需求 | 最佳實踐配置 |
|---|---|---|
| 水處理 | 多泵站智能調度 | 單機+遠程I/O站(SA801) |
| 食品飲料 | 發酵罐溫度串級控制 | 冗余配置+FF現場總線 |
| 建材 | 水泥窯傳動協調控制 | 與ABB變頻器(DCS880)直接集成 |
5. 系統集成方案
-
擴展能力：
CIO總線
PROFIBUS
以太網
PM511V16
S800_IO
變頻器群
上位機
-
冗余配置：
-
需搭配CEX總線控制器(3BSE030220R1)
-
最小同步周期：200ms
-
6. 工程實施指南
| 階段 | 工具鏈 | 關鍵參數 |
|---|---|---|
| 組態 | Control Builder M | 掃描周期設置(10ms~10s) |
| 調試 | Asset Vision Basic | 信號質量指數(SQI)監測 |
| 診斷 | CPU前面板LED矩陣 | 8種狀態代碼 |
7. 生命周期管理
-
固件策略：
版本 特性 升級要求 V1.6 基礎控制功能 NOR Flash更換 V2.3 增加OPC UA支持 內存擴展至512MB -
備件替代：
-
停產替代型號：PM581(3BSE018105R1)
-
過渡期技術支持至2030年
-
8. 典型故障處理
| 現象 | 根本原因 | 解決方案 |
|---|---|---|
| 通信中斷 | CIO終端電阻缺失 | 在末站安裝120Ω終端電阻 |
| 控制周期波動 | 背景任務過載 | 優化功能塊執行順序 |
| 冗余不同步 | 光纖同步線損壞 | 使用OMB200測試鏈路完整性 |
