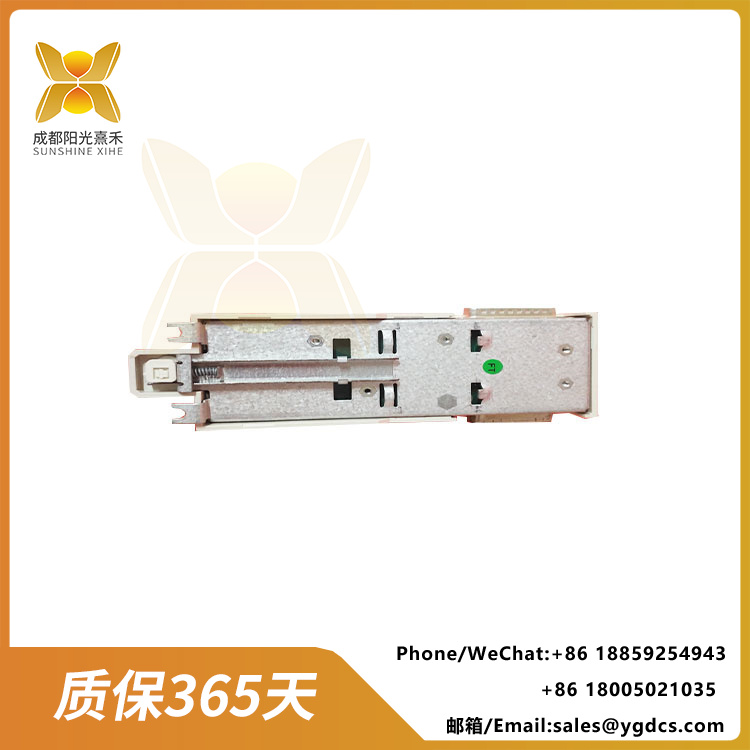

ABB TP854 3BSE025349R1 模塊端接單元底座
ABB TP854 3BSE025349R1 模塊端接單元底座 - 圖片 2

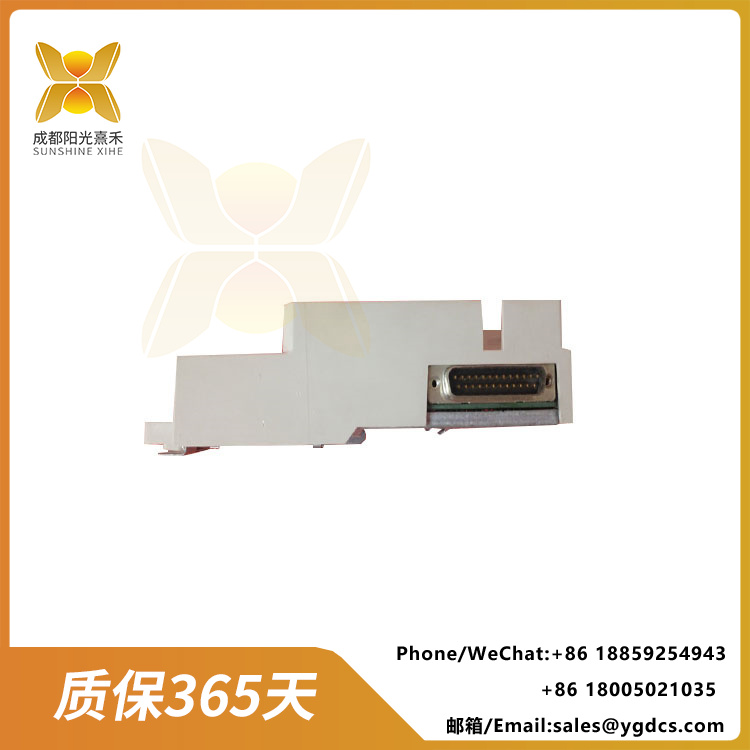

ABB TP854 3BSE025349R1 模塊端接單元底座 - 圖片 3

ABB TP854 3BSE025349R1 模塊端接單元底座

品牌：ABB
產品型號：TP854 3BSE025349R1
質保：1年
尺寸：45×129×117 mm
重量：約280g
狀態:全新/二手
原產地：瑞典
庫存： 現貨/期貨
交貨時間：付款后3天內發貨/付款后1個月內發貨
郵箱：www.nchzsy.cn
購買咨詢熱線 /Whatsapp:18859254943

分類：

描述

ABB TP854 3BSE025349R1 模塊端接單元底座

1. 產品概述與核心定位

1.1 產品簡介

ABB TP854（型號3BSE025349R1）是AC 800M系列控制系統的專用模塊端接單元底座，屬于S800 I/O系統的機械電氣接口組件。該產品為ABB S800系列I/O模塊提供可靠的機械固定和電氣連接，是模塊化控制系統的基礎硬件單元。

1.2 產品系列歸屬

  • 產品線：ABB S800 I/O系統

  • 應用領域：工業自動化控制系統（DCS/PLC）

  • 市場定位：高可靠性模塊化I/O系統的核心連接部件

1.3 核心優勢

? 支持帶電插拔（Hot Swap）功能
? 模塊化設計，快速安裝更換
? 高密度端子排布局
? 符合工業級振動/沖擊標準

2. 機械結構設計

2.1 物理特性

參數 規格
外形尺寸（W×H×D） 45×129×117 mm
安裝方式 DIN導軌（EN 60715）
材質 阻燃PC+30%玻纖（UL94 V-0）
重量 約280g
防護等級 IP20

2.2 機械接口

  • 模塊插槽：1個標準S800 I/O模塊位

  • 端子類型：可拆卸螺釘端子（0.2-2.5mm2）

  • 鎖扣機構：雙重鎖定設計（防振動松脫）

3. 電氣特性

3.1 連接能力

特性 規格
最大額定電壓 300V AC/DC
額定電流 10A/端子
接觸電阻 <5mΩ（初始值）
絕緣電阻 >100MΩ（500V DC）
耐電壓 2000V AC（1分鐘）

3.2 接線規范

  • 推薦線徑：0.5-2.5mm2

  • 緊固扭矩：0.5-0.6Nm

  • 剝線長度：7-8mm

4. 系統集成

4.1 兼容模塊

  • 模擬量模塊：AI810, AO810

  • 數字量模塊：DI810, DO820

  • 通信模塊：CI854, CI867

4.2 典型配置

[AC 800M控制器] -- (S800總線) -- [TP854] -- [AI810模擬量輸入模塊]
                                      |
                               (現場傳感器接線)

5. 安裝與維護

5.1 安裝步驟

  1. 將底座卡入DIN導軌

  2. 用端部固定器鎖定

  3. 插入對應I/O模塊直至卡扣鎖定

  4. 按標識接線

5.2 維護要點

  • 定期檢查：每6個月檢查端子緊固狀態

  • 清潔要求：用無水乙醇清潔接觸部位

  • 更換標準：出現端子變形或接觸不良立即更換

6. 診斷指示

6.1 狀態指示

部位 正常狀態 異常處理
模塊鎖定桿 綠色標記完全露出 檢查模塊是否到位
端子排 無氧化變色 更換氧化端子
