描述
BENTLY 3500/22M 138607-01 是一款高精度鍵相模塊，作為 Bently Nevada 3500 系列機械保護系統的核心組件，該系統是工業自動化領域旋轉設備健康監測的領先平臺。模塊旨在提供精確的轉速和相位參考信號，在石油天然氣、發電、制造業等行業的渦輪機、壓縮機和發電機的振動分析、平衡和同步中發揮基礎作用。通過提供可靠的鍵相信號，3500/22M 138607-01 支持預測性維護，減少機械應力，并防止關鍵系統發生災難性故障。
作為 3500 系列的一部分，3500/22M 138607-01 可與振動監測器、通信網關等其他模塊無縫集成，形成全面的機械保護生態系統。其雙通道設計支持來自接近探頭或光學傳感器的冗余輸入信號，即使在高電磁干擾的惡劣環境中也能確保穩定性能。模塊可配置的閾值設置和通過 3500 系列機架接口的實時診斷反饋增強了操作可視性，使工程師能夠檢測設備退化的早期跡象并安排主動維修。
在自動化系統中，BENTLY 3500/22M 138607-01 作為鎖相振動測量的時序參考，實現對軸動態和組件對中的準確分析。其符合 API 670 等行業標準，確保安全和可靠性要求合規，堅固的外殼（IP54 防護等級）和寬溫度范圍（-40°C 至 +85°C）使其適用于室內和室外安裝。通過提供精確的旋轉數據，該模塊優化了機械性能，最大限度減少非計劃停機，并延長高價值資產的生命周期。
參數名稱 參數值
產品型號 3500/22M 138607-01
制造商 Bently Nevada
產品類型 鍵相模塊
輸入信號 接近探頭（8–24 VDC 激勵）或光學傳感器（NPN/PNP）
輸出信號 TTL/CMOS 數字信號，4–20 mA 模擬（可選）
速度范圍 0–50,000 RPM
相位精度 恒速時 ±0.1°
外形尺寸 10.16 cm（高）× 16.51 cm（寬）× 22.86 cm（深）
重量 0.8 kg
電源 19.2–26.4 VDC
通信 專有 3500 系列總線（通過 3500/92 網關兼容 MODBUS）
工作溫度 -40°C 至 +85°C
安裝方式 安裝于 3500 系列機架

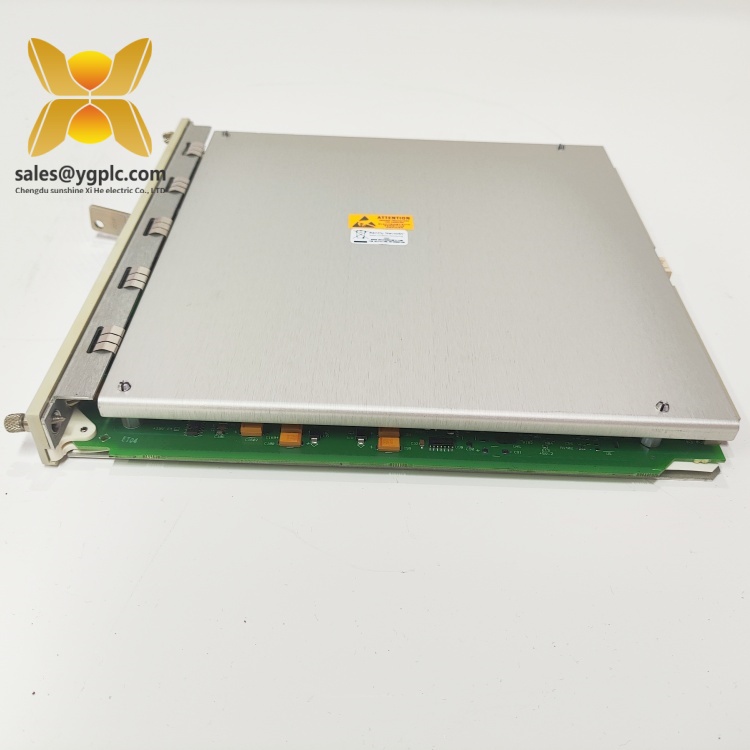

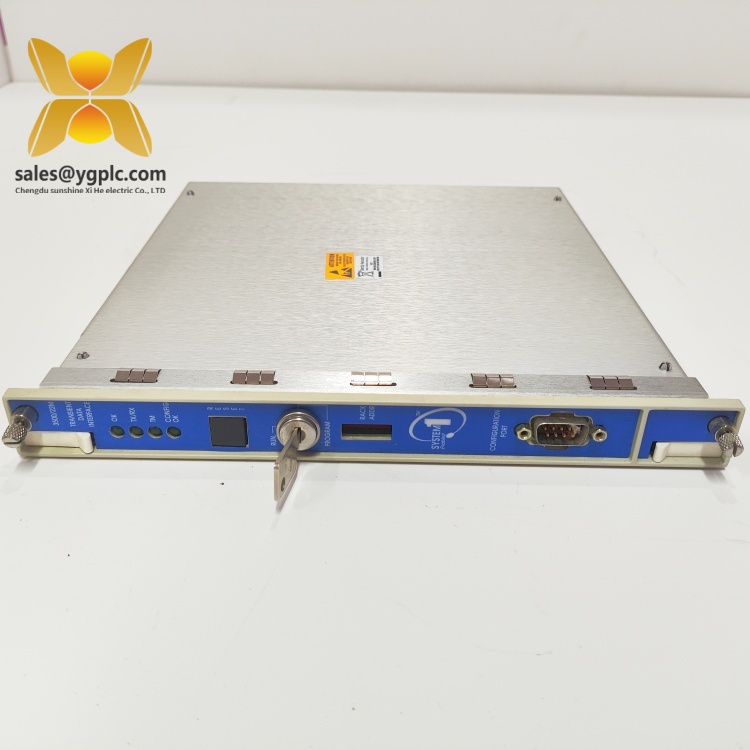

3500-22M 138607-01
3500/22M 138607-01 配備兩個獨立輸入通道，可同時監測主傳感器和備用傳感器。這種冗余消除了單點故障，確保在傳感器維護或更換期間持續運行。
模塊相位精度達 ±0.1°，速度分辨率低至 0.1 RPM，為階次跟蹤和模態測試等高級振動分析提供可靠參考信號。這種精度對于識別不對中或軸承磨損等細微機械問題至關重要。
模塊支持接近探頭（用于非接觸式金屬檢測）和光學傳感器（用于非金屬目標），適配多種機械設置?？膳渲玫妮斎霝V波器減少諧波干擾產生的噪聲，在高振動環境中增強信號完整性。
內置自測試功能持續監測傳感器狀態、電源穩定性和信號有效性。報警和故障代碼傳輸至機架主處理器，支持快速故障排除并縮短平均修復時間（MTTR）。
模塊的加固金屬外殼和 conformal 涂層電路可耐受極端溫度、濕度和沖擊（高達 15 g），適用于海上平臺、煉油廠和其他惡劣工業環境。
作為 3500 系列的一部分，3500/22M 138607-01 與 Bently Nevada 的 3500/44M 配置軟件兼容，支持直觀設置觸發水平、信號縮放和報警參數。其與 3500/92 通信網關的兼容性可集成至 DCS 或 SCADA 系統，實現遠程監控。

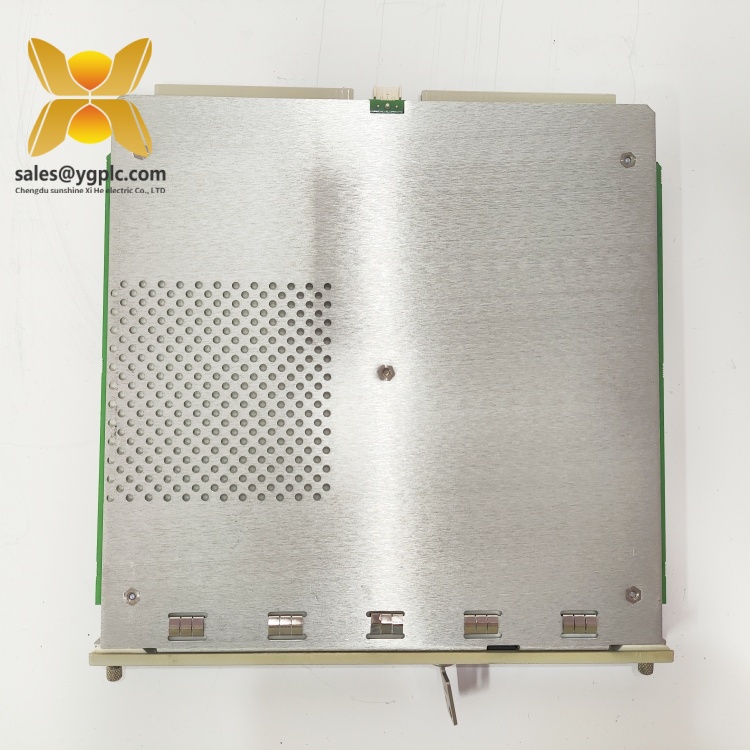

3500-22M 138607-01
BENTLY 3500/22M 138607-01 在需要精確旋轉監測的行業中至關重要：
石油天然氣 ：監測壓縮機、泵和渦輪機的軸速和相位，檢測不平衡或氣蝕，確保上游、中游和下游設施的安全高效運行。發電行業 ：為電廠的蒸汽和燃?xì)廨啓C(jī)提供時序參考，支持與電網同步并在負載變化時優化發電機性能。制造業 ：控制高速電機、風扇和輸送系統的轉速，防止機械過載，確保汽車、化工和食品加工廠的生產質量一致。航空航天與國防 ：用于測試臺和推進系統分析發動機動態，確保符合嚴格的安全和性能標準。
具體應用場景 ：
振動分析 ：為加速度計和位移探頭啟用鎖相數據采集，通過軌道圖和瀑布圖等工具進行詳細故障診斷。平衡操作 ：為旋轉部件的動平衡提供參考信號，降低振動水平并延長軸承壽命。機器同步 ：協調復雜系統中的多個驅動器（如多電機輸送網絡），維持精確速度匹配，防止物料溢出或設備損壞。
3500/25 鍵相模塊 ：提供擴展頻率范圍（高達 100 kHz），適用于高速應用，在專業機械設置中與 3500/22M 138607-01 互補。3500/42M 振動監測器 ：與 3500/22M 138607-01 協同分析振動幅度和相位，提供機械健康的全面視圖。3500/92 通信網關 ：為 3500/22M 138607-01 啟用 Ethernet/MODBUS 連接，支持遠程數據訪問和與企業級監測系統集成。3300 XL 接近探頭 ：與模塊搭配用于非接觸式速度測量，在惡劣條件下提供可靠性能。3500/05 機架外殼 ：容納 3500/22M 138607-01 和其他 3500 系列模塊，為監測硬件提供集中保護的環境。3500/32M 繼電器模塊 ：根據鍵相導出的速度閾值觸發報警或停機，增強關鍵流程的安全性。3500/53 速度 / 扭矩模塊 ：通過測量扭矩和旋轉能量擴展系統功能，適用于需要?jiǎng)討B(tài)負載分析的應用。

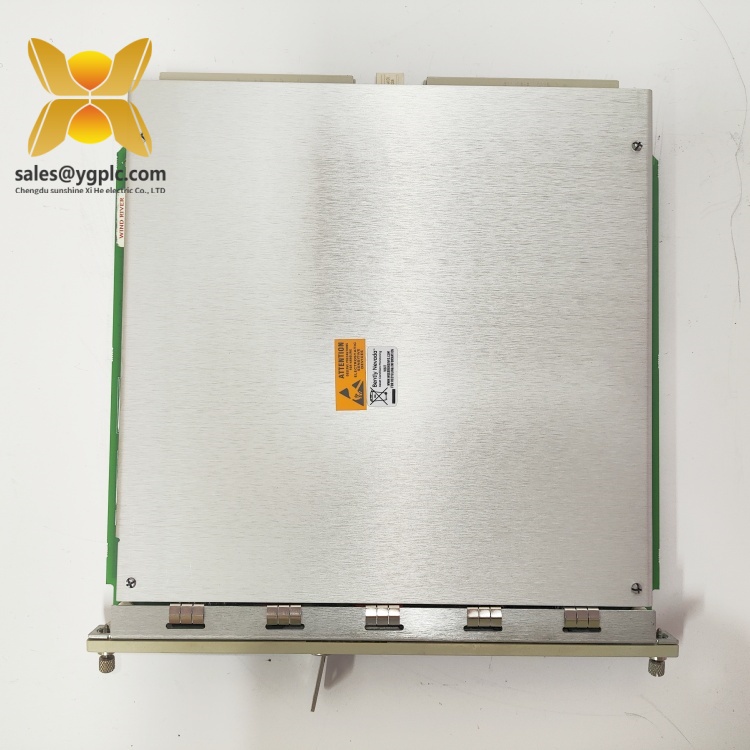

3500-22M 138607-01
安裝 BENTLY 3500/22M 138607-01 前，確保 3500 系列機架正確接地并通電。
驗證傳感器兼容性（接近式或光學），敷設屏蔽電纜以減少電磁干擾。
使用 Bently Nevada 的 3500/44M 軟件配置通道參數，如傳感器類型、觸發水平和報警設定值。
使用隨附硬件將模塊安裝在機架中，確保有足夠的氣流用于熱管理。
定期檢查 ：每季度檢查連接是否牢固，清潔模塊通風口，驗證 LED 狀態指示燈。記錄任何偏離正常運行參數的情況。校準 ：每年使用 Bently Nevada 的校準裝置對模塊進行校準，確保信號準確性。將測量的速度和相位值與參考標準進行比較并按需調整。固件更新 ：通過 3500 系列軟件定期更新模塊固件，獲取錯誤修復和新功能，遵循制造商的分步指南。備件管理 ：將備用的 3500/22M 138607-01 模塊存放在受控環境中（溫度：10–30°C，濕度：<50%），確保在意外故障時快速更換。

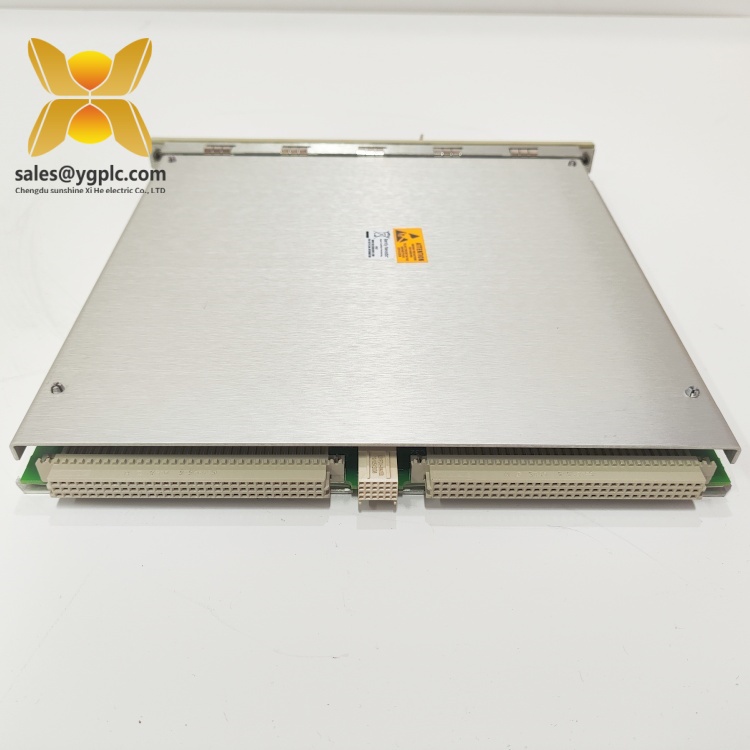

3500-22M 138607-01
本公司為 BENTLY 3500/22M 138607-01 提供 12 個月質量保修，覆蓋正常使用下的硬件缺陷。如出現性能問題，我們提供快速更換服務以最大限度減少停機時間。對于 3500/22M 138607-01 等停產或舊版型號，我們的全球供應鏈網絡專注于采購稀有和過時的工業控制組件，確保緊急需求的快速交付。我們的技術支持團隊 24/7 提供安裝、故障排除和系統優化服務，提供定制解決方案以維持您的機械保護系統可靠運行。
