BENTLY 3500/22M 146031-01 是專為 BENTLY 3500 系列機械保護系統設計的高性能振動監測模塊。該模塊旨在提供精確可靠的實時振動分析，在石油天然氣、發電、制造業等行業中，對旋轉機械的安全保護起著關鍵作用。BENTLY 3500/22M 146031-01 支持最多 4 通道的接近探頭輸入，可連續監測渦輪機、壓縮機和其他高價值設備的軸振動、位移和速度。
作為 BENTLY NEVADA 先進的 3500 平臺的一部分，該模塊可與電源、通信網關等其他系統模塊無縫集成，形成全面的機械健康監測解決方案。其軟件可配置設計允許用戶自定義報警閾值、濾波設置和數據記錄參數，確保在各種運行條件下均能實現最佳性能。模塊緊湊的外形尺寸（210 mm × 150 mm × 100 mm）和 IP23 防護等級外殼使其適用于惡劣的工業環境，而輕量化結構（2 kg）則簡化了安裝和維護流程。
在自動化系統中，BENTLY 3500/22M 146031-01 作為一線診斷工具，提供關于機械健康的可操作見解。通過檢測不平衡、不對中或軸承磨損的早期跡象，模塊有助于防止代價高昂的停機，并延長設備壽命。其 RS-485 通信接口可與 PLC、HMI 和預測性維護軟件無縫集成，支持遠程監控和數據驅動的決策制定。憑借堅固耐用性和先進分析能力的結合，該模塊成為現代工業資產管理策略的基石。
參數名稱 參數值
產品型號 BENTLY 3500/22M 146031-01
制造商 BENTLY NEVADA
產品類型 振動監測模塊
輸入通道 4 通道（接近探頭）
輸入電壓 24 VDC ±10%
頻率范圍 0–10 kHz
通信接口 RS-485
外形尺寸 210 mm（寬）× 150 mm（高）× 100 mm（深）
重量 2 kg
外殼防護等級 IP23
工作溫度 -25°C 至 +60°C
原產國 美國
認證 CE、UL

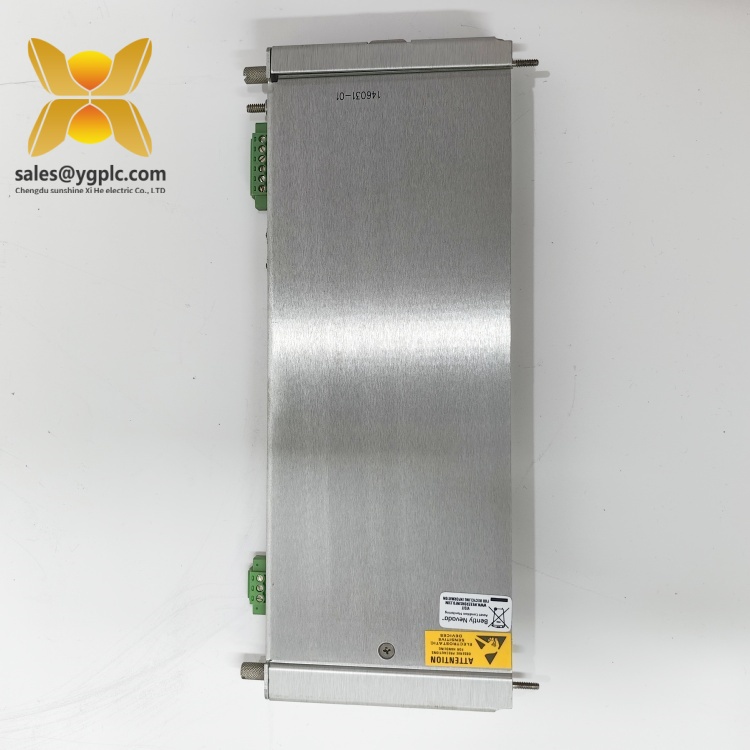

3500-22M 146031-01
BENTLY 3500/22M 146031-01 支持最多 4 通道的接近探頭輸入，可同時監測旋轉機械上的多個關鍵點。這一能力允許對振動模式進行全面分析，確保及早發現軸不對中或軸承退化等異常情況。
用戶可通過 BENTLY 專有軟件定制模塊設置（如報警閾值、濾波器類型），使其適應特定機械和操作要求。這種靈活性減少了硬件修改的需求，簡化了系統部署和維護流程。
模塊采用 IP23 防護等級外殼和 conformal 涂層 PCB 設計，可抵御灰塵、濕氣和電磁干擾（EMI）。其寬工作溫度范圍（-25°C 至 +60°C）確保在海上平臺和高溫工業環境等極端條件下的可靠性能。
RS-485 接口促進了與上級控制系統的無縫通信，實現實時數據交換和遠程診斷。這種集成通過為工程師提供機械健康的可操作見解，支持預測性維護策略。
作為 BENTLY 3500 系列的一部分，BENTLY 3500/22M 146031-01 可與溫度監測器、速度探頭等其他模塊搭配使用，構建完全集成的機械保護系統。這種可擴展性使系統能夠隨著操作需求的發展輕松擴展。

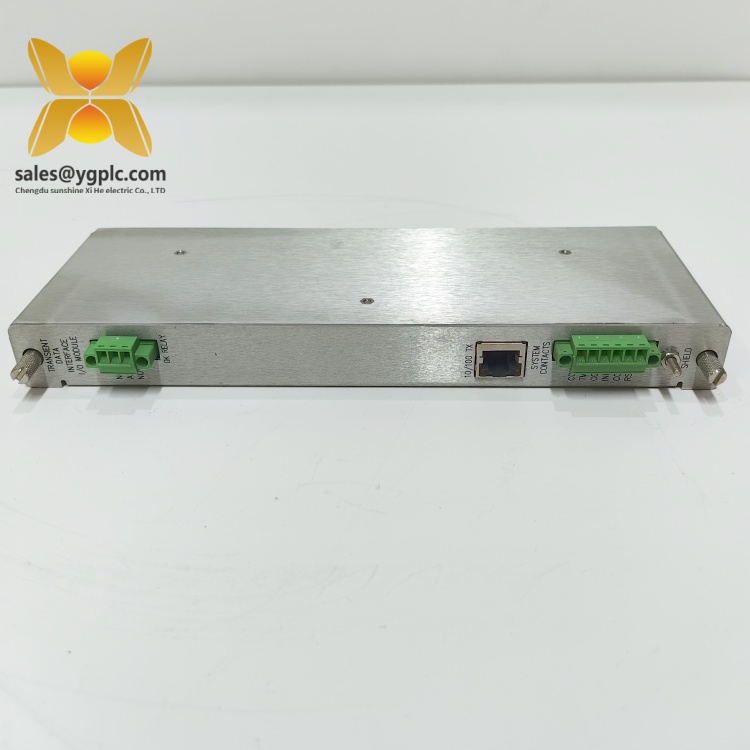

3500-22M 146031-01
BENTLY 3500/22M 146031-01 廣泛應用于機械可靠性至關重要的行業：
石油天然氣
監測海上平臺壓縮機和泵的振動，確保安全高效的流體輸送。
與緊急停機系統（ESD）集成，防止設備發生災難性故障。
發電行業
分析蒸汽和燃?xì)廨啓C(jī)的振動，優化性能并防止代價高昂的停機。
通過提供轉子動力學的實時數據，支持基于狀態的維護計劃。
制造業
控制高速傳送帶和機械臂的振動，提高生產質量并減少停機時間。
監測包裝機械中的電機軸承，最大限度減少磨損。
水處理
通過檢測不平衡或氣蝕的早期跡象，確保離心泵的可靠運行。
與 SCADA 系統集成，實現對分布式水處理設施的遠程監控。

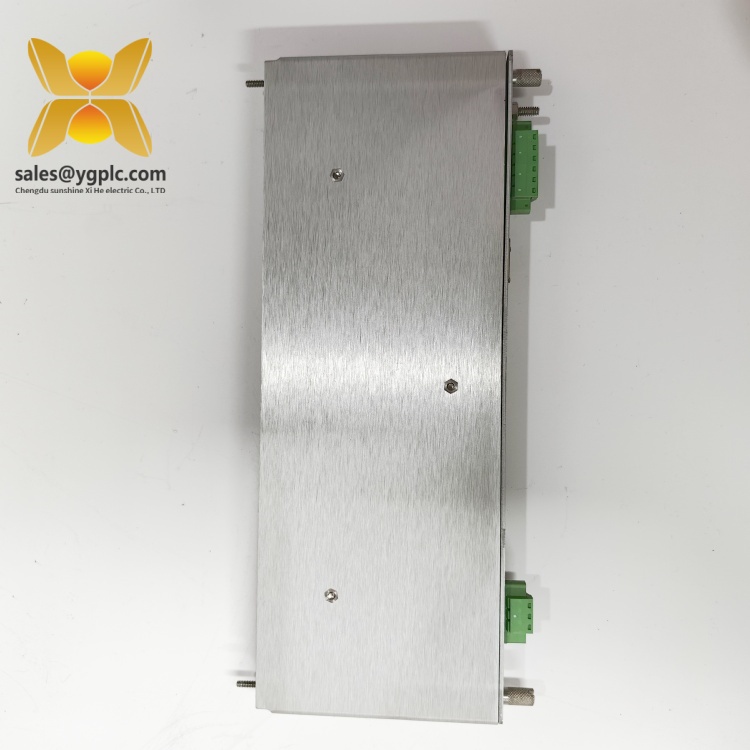

3500-22M 146031-01
BENTLY 3500/15 125840-02 ：低壓交流電源輸入模塊，為 BENTLY 3500/22M 146031-01 和其他 3500 系列模塊提供穩定電源。BENTLY 3500/32 129407-01 ：雙通道速度 / 扭矩監測器，與 BENTLY 3500/22M 146031-01 協同工作，為渦輪機和發電機提供轉速數據。BENTLY 3500/42 129408-01 ：溫度監測模塊，通過分析關鍵部件的熱性能，與 BENTLY 3500/22M 146031-01 形成互補。BENTLY 3500/92 129410-01 ：通信網關模塊，實現 BENTLY 3500/22M 146031-01 與上級控制系統之間的數據交換。BENTLY 3500/95 129411-01 ：冗余電源模塊，確保 BENTLY 3500/22M 146031-01 在關鍵任務應用中的持續運行。
確認輸入電壓符合模塊要求（24 VDC ±10%），并確保機架正確接地，防止靜電放電（ESD）損壞。
如果啟用 RS-485 連接，使用 BENTLY 配置軟件設置通信參數（如波特率、奇偶校驗）。
使用隨附的安裝支架將模塊固定在 19 英寸機架中，預留至少 50 mm 的散熱空間。
定期檢查 ：每月檢查前面板 LED 指示燈，確認運行正常（如綠色 “電源” 和 “健康” 指示燈）。每季度清潔通風口灰塵，保持最佳散熱效果。傳感器校準 ：每年使用經認證的測試設備對接近探頭進行校準，確保振動測量的準確性。固件更新 ：通過 BENTLY 專用軟件定期更新模塊固件，以獲取新功能和安全補丁。系統測試 ：每半年測試報警閾值，確保符合安全標準和操作要求。

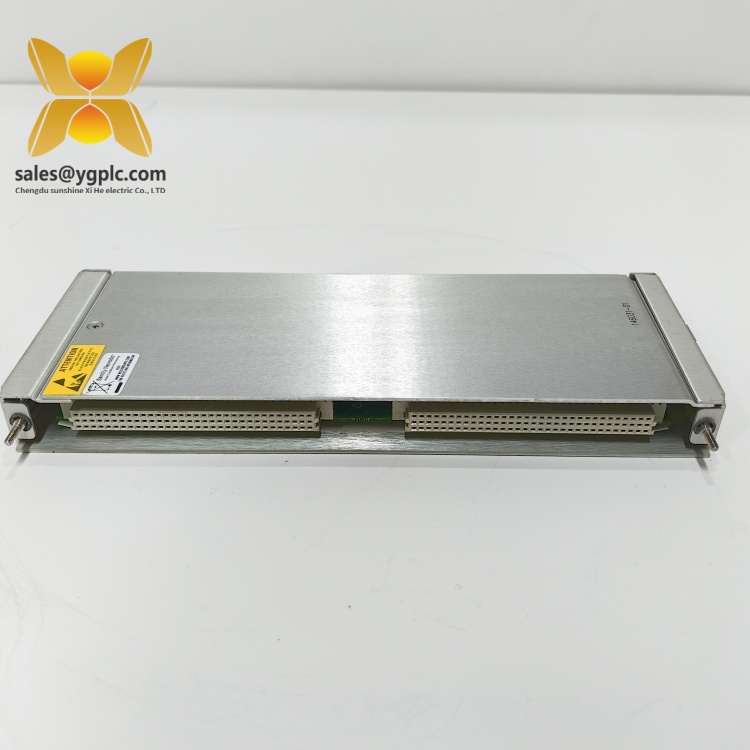

3500-22M 146031-01
本公司為 BENTLY 3500/22M 146031-01 提供一年質量保修，覆蓋非人為因素導致的硬件故障。保修期內，若產品出現性能異?；蚬δ芄收希覀儗⑻峁└鼡Q服務。對于 BENTLY 3500/22M 146031-01 等停產型號，我們的全球工業控制備件庫存可確保緊急訂單的快速交付。我們還通過認證技術人員網絡提供保修后技術支持和維修服務，確保關鍵系統在保修期后仍能持續運行。
聯系方式
注 ：本文檔基于 BENTLY 官方規格和行業應用的技術數據。有關詳細操作指南，請參考 BENTLY 3500/22M 146031-01 用戶手冊或聯系我們的技術支持團隊獲取個性化協助。
