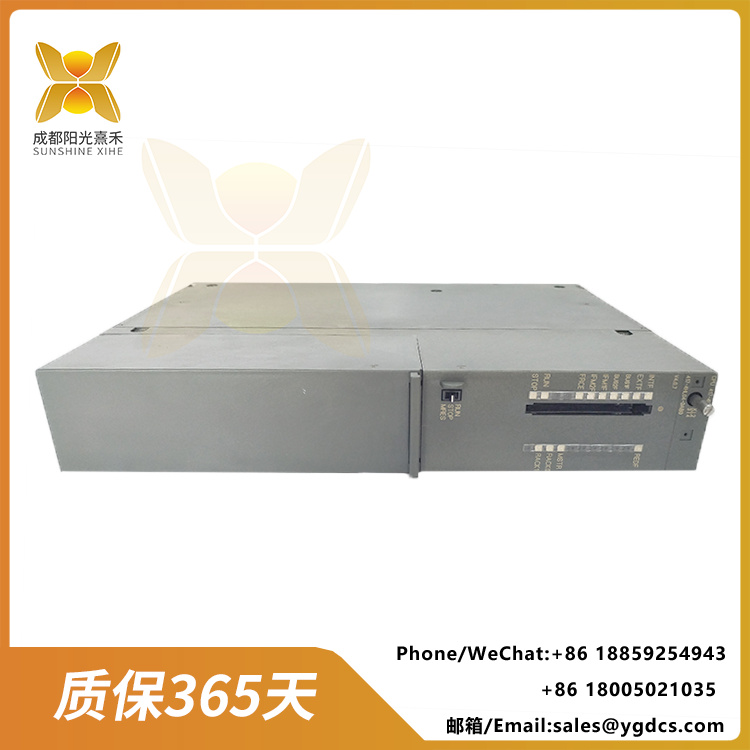

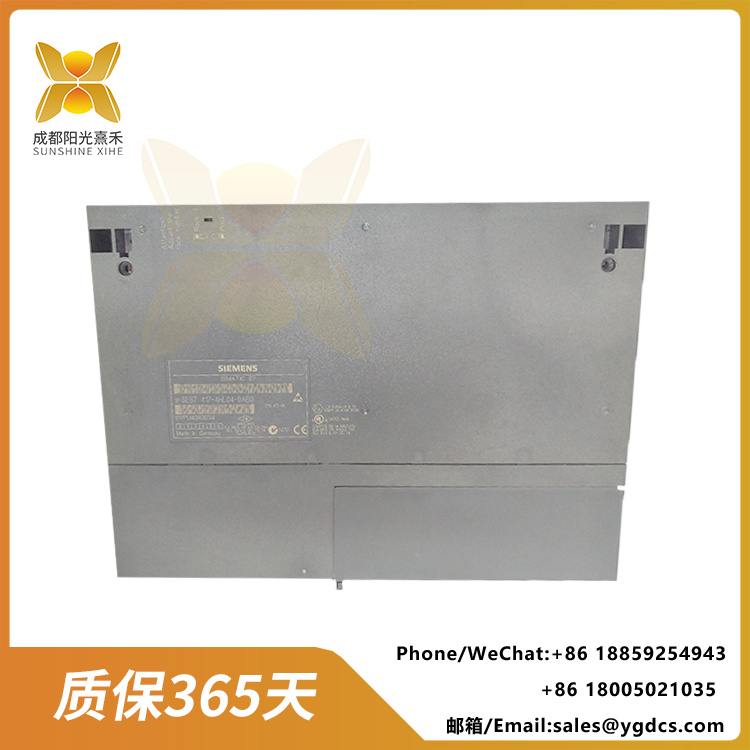

CPU 417H | 6ES7417-4HL04-0AB0 | SIMATIC S7-400 系列中央處理器模塊

型號：6ES7417-4HL04-0AB0
  • 作為冗余熱備 CPU，用于提高系統的可靠性和穩定性。
  • 支持多種通信接口，包括 MPI/DP 和 PROFIBUS DP，便于與其他設備、PLC 系統及上層監控系統進行通信。
  • 集成實時時鐘，支持時間戳和時間相關的控制功能。
  • 提供豐富的故障診斷和系統監測功能，有助于及時發現和解決問題。
分類：

描述

產品介紹：CPU 417H | 6ES7417-4HL04-0AB0 | SIMATIC S7-400 系列中央處理器模塊

1. 產品概述

6ES7417-4HL04-0AB0?是西門子SIMATIC S7-400系列中的一款高性能中央處理器模塊，屬于CPU 417-4H型號。該模塊專為大型自動化系統設計，適用于需要高處理能力、高可靠性和冗余功能的復雜工業控制場景。

2. 核心特性

  1. 高性能處理能力

    • 執行速度：0.03 ms/1000條指令（二進制運算），適用于高速控制任務。

    • 內存容量：

      • 工作內存：約4 MB（用于程序和數據存儲）。

      • 裝載內存：支持最大64 MB的MMC卡擴展。

  2. 冗余功能（H型CPU）

    • 支持硬件冗余（雙機熱備），確保系統高可用性（適用于關鍵過程控制，如化工、電力）。

  3. 通信接口

    • 集成MPI/DP接口（可配置為PROFIBUS DP主站或從站）。

    • 支持PROFINET（需通過擴展通信模塊，如CP 443-1）。

    • 可擴展多種通信協議（如TCP/IP、OPC UA）。

  4. 擴展能力

    • 最大支持21個擴展模塊（數字量/模擬量I/O、通信模塊等）。

    • 支持分布式I/O（通過PROFIBUS或PROFINET）。

3. 典型應用

  • 過程工業：石油化工、制藥等連續生產過程控制。

  • 電力系統：變電站自動化、能源管理。

  • 大型制造：汽車生產線、鋼鐵廠的高精度控制。

  • 冗余系統：需要99.99%可用性的關鍵基礎設施。

4. 技術參數

參數 規格
CPU類型 S7-400H（高性能冗余型）
工作內存 4 MB
指令執行時間 0.03 ms（位操作）
集成通信接口 1x MPI/DP（12 Mbps），支持PROFIBUS DP
冗余同步方式 光纖同步（默認）或DP總線同步
擴展能力 最多21個模塊，支持遠程I/O（ET 200M）
編程環境 STEP 7（TIA Portal需兼容性檢查）
電源需求 5V DC（通過背板總線供電，最大電流2.5A）
工作溫度 0°C 至 +60°C

5. 安裝與配置

  1. 硬件安裝

    • 安裝在S7-400機架（UR1/UR2）的中央插槽。

    • 冗余配置需配對使用兩臺CPU 417-4H，并通過同步模塊（如6ES7968-1AA04-0XA0）連接。

  2. 軟件配置

    • 使用STEP 7 V5.x或TIA Portal（需兼容）進行編程。

    • 冗余功能需在硬件組態中啟用，并配置同步參數。

  3. 維護提示

    • 定期備份MMC卡中的程序。

    • 監控CPU診斷緩沖區（通過STEP 7或HMI）排查故障。

6. 相關產品

  • 擴展模塊：

    • 數字量I/O：6ES7421-1BL01-0AA0

    • 模擬量I/O：6ES7431-1KF00-0AB0

  • 通信模塊：

    • PROFINET：6GK7443-1EX30-0XE0

    • 冗余同步模塊：6ES7968-1AA04-0XA0

  • 備件兼容性：

    • 6ES7417-4HT14-0AB0（升級型號，需驗證固件兼容性）。
