GE IC670MDL640 ?是通用電氣（GE）PACSystems RX3i 系列 的高密度數字量輸入模塊 ，專為工業自動化控制系統設計，支持 16 路獨立輸入通道，可兼容24VDC 正 / 負邏輯信號 。該模塊通過 Genius 總線與主控單元實時交互，能精準采集傳感器、按鈕、限位開關等現場設備的開關狀態，廣泛應用于離散制造、過程控制、電力監控及智能物流等場景。作為PACSystems RX3i 平臺的核心組件 ，GE IC670MDL640 ?以模塊化設計和高可靠性著稱，支持熱插拔功能，允許系統運行時維護更換，顯著降低停機風險。其內置的光電隔離技術（每組通道間 250VAC 隔離，組與組間 1500VAC 隔離）可有效抑制電磁干擾，確保信號傳輸?shù)姆€(wěn)定性，尤其適用于強噪聲環境（如電機、變頻器附近）。
GE IC670MDL640 ?的設計符合工業標準，可在 – 40°C 至 70°C 寬溫環境下穩定運行，并具備 IP20 防護等級，能抵御灰塵和輕度液體飛濺。模塊的每個輸入通道均配備獨立 LED 狀態指示燈，便于現場調試與故障排查；其可編程濾波時間（1-100ms）可靈活適配不同信號類型，既能抑制機械觸點抖動，又能處理高速脈沖信號（如編碼器輸入）。作為自動化系統的底層信號接口，GE IC670MDL640 ?通過實時數據采集與快速響應，為工業設備的精確控制和流程優化提供基礎支撐，是構建高效、可靠自動化系統的關鍵部件。
參數名稱 參數值
產品型號 GE IC670MDL640
制造商 通用電氣（GE）
產品類型 數字量輸入模塊
輸入通道數 16 路
信號類型 24VDC（±15%），兼容正 / 負邏輯
光電隔離 每組通道 250VAC 連續隔離，組間 1500VAC 隔離
輸入阻抗 3kΩ（典型值）
濾波時間 1-100ms（可編程）
響應時間 開啟：6ms（典型）/10ms（最大）；關閉：6ms（典型）/10ms（最大）
物理尺寸 12.39cm（長）×14.53cm（寬）×7.26cm（高）
重量 約 0.49kg
工作溫度范圍 -40°C 至 70°C
安裝方式 標準 DIN 導軌安裝，兼容 IC670CHS103 底座
認證標準 CE、UL、cULus
GE IC670MDL640 ?的核心競爭力體現在高密度集成 與靈活配置能力 。其 16 路通道支持正 / 負邏輯混合輸入，通過外部接線端子即可切換邏輯類型，無需軟件配置，顯著簡化現場接線復雜度。例如，在汽車制造生產線中，可同時連接 PNP 型接近傳感器（正邏輯）和 NPN 型光幕（負邏輯），實現多設備協同控制。模塊的輸入阻抗（3kΩ）與通態電流（3-8mA）設計確保信號完整性，即使在 50 米以上長線纜傳輸場景下仍能保持穩定，適合大規模分布式系統。
熱插拔與自診斷功能 是GE IC670MDL640 ?的關鍵優勢。模塊支持帶電更換，維護人員可在系統運行時快速替換故障單元，減少生產中斷；內置的故障診斷功能可實時監測通道開線、短路及電源異常，并通過總線將報警信息傳輸至控制器，實現預防性維護。例如，在石油化工裝置中，模塊能及時檢測壓力開關斷線故障，觸發安全聯鎖機制，避免事故擴大。此外，模塊的緊湊結構（僅 12.39cm×14.53cm×7.26cm）節省機柜空間，支持與模擬量模塊、通信模塊混合安裝，構建靈活的 I/O 子系統。
在抗干擾設計方面，GE IC670MDL640 ?采用多層電路板布局和獨立接地設計，結合光電隔離技術，可有效抑制共模噪聲和浪涌干擾。其寬溫工作范圍與防塵設計使其適用于極端環境，如冶金車間的高溫高塵區域或冷庫的低溫潮濕環境，確保全年無間斷運行。
GE IC670MDL640 ?廣泛應用于對信號采集密度和可靠性要求嚴苛的工業場景：
電力系統 ：在變電站自動化中，采集斷路器、隔離開關的位置信號及保護繼電器的跳閘信號，支持 SCADA 系統的實時監控與故障錄波。例如，通過GE IC670MDL640 ?連接高壓開關柜的輔助觸點，可實現電力分配的遠程控制與安全聯鎖。石油化工 ：在煉化裝置中監測壓力開關、液位傳感器及火焰探測器狀態，與安全儀表系統（SIS）聯動，實現緊急停車與流程安全控制。其高抗干擾能力可抵御爆炸性環境中的電磁噪聲，確保信號傳輸?shù)臏?zhǔn)確性。智能物流 ：在自動化倉儲系統中，連接光電傳感器、RFID 讀寫器及分揀線限位開關，控制物料輸送邏輯與設備啟停。模塊的寬溫特性使其可適應冷庫（-30°C）與常溫庫區的溫度劇變，保障全年穩定運行。軌道交通 ：在鐵路牽引供電系統中，監測接觸網開關狀態、避雷器動作信號及配電設備運行參數，支持牽引變電所的自動化監控與故障預警。設備測試與仿真 ：在實驗室或研發場景中，模擬傳感器信號注入被測設備，驗證 PLC 或 DCS 的邏輯功能。模塊支持自定義信號生成與故障注入測試，加速新產品開發周期。
GE IC670MDL240J ：16 路 24VDC 正邏輯輸入模塊 ，與GE IC670MDL640 ?形成互補，適用于單一邏輯類型場景。GE IC670MDL740J ：16 路數字量輸出模塊 ，可與GE IC670MDL640 ?配合使用，構建完整的輸入輸出控制回路。GE IC670CPU780 ：RX3i 系列處理器 ，作為GE IC670MDL640 ?的主控單元，執行邏輯運算與數據處理，支持 Genius 總線高速通信。GE IC670CMM321 ：Modbus TCP 通信模塊 ，可擴展GE IC670MDL640 ?的網絡協議，實現與上位機或云平臺的數據交互，支持遠程監控與數據存儲。GE IC670PWR102A ：冗余電源模塊 ，為GE IC670MDL640 ?及其他 RX3i 模塊提供穩定的 24VDC 供電，確保系統在電源波動時仍能可靠運行。GE IC670CHS103 ：通用底座 ，用于安裝GE IC670MDL640 ?及其他 RX3i 模塊，支持背板總線通信與電源分配。
安裝前準備 ：安裝GE IC670MDL640 ?前，需確認機柜已可靠接地，電源電壓符合 24VDC ±15% 要求。使用螺絲刀將模塊固定在標準 DIN 導軌或IC670CHS103 底座 上，確保與背板連接器緊密對接。安裝時需佩戴防靜電手環，避免靜電損壞元件；檢查輸入信號線規格（建議使用 AWG 18-22 電纜），按正 / 負邏輯標準連接傳感器或開關設備，并確保端子螺釘擰緊力矩符合要求（約 0.9N?m）。對于混合邏輯場景，需根據設備類型正確配置公共端（COM）與信號端（+/-）接線，避免短路或信號沖突。

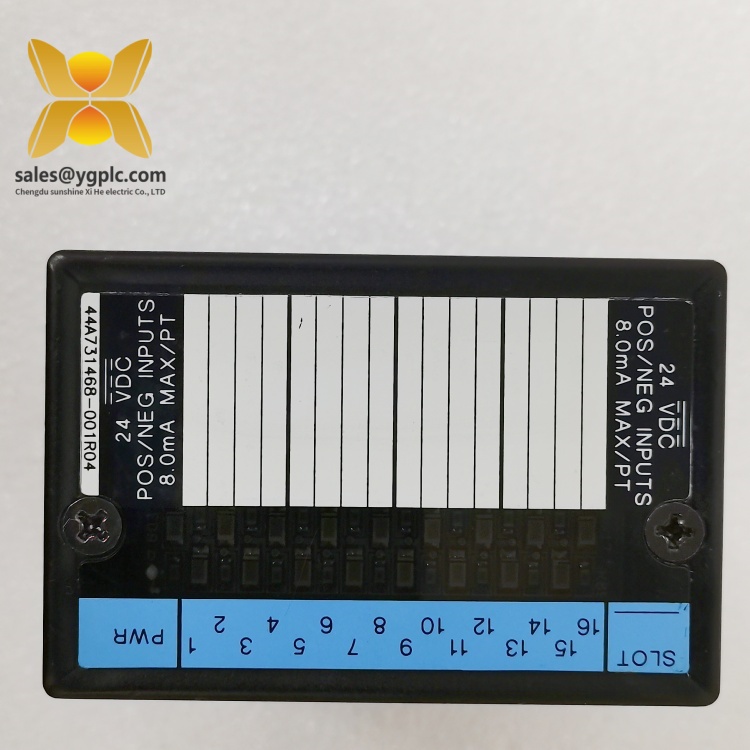

維護建議 ：定期檢查模塊的 LED 指示燈狀態，確認電源（PWR 燈）、通信及通道信號正常。每季度清潔模塊表面灰塵，防止積塵影響散熱；每年對輸入通道進行功能測試：通過編程軟件強制輸入信號（如短接通道），驗證模塊響應是否正常。若發現某通道異常，可通過熱插拔功能更換模塊，更換前需記錄配置參數并備份，確保系統快速恢復。對于長期運行的系統，建議每 2-3 年檢查背板總線接口的接觸狀態，防止氧化導致通信中斷；同時關注 GE 官方發布的固件更新，及時升級以獲取最新診斷功能與兼容性支持。
