描述

產品概述

GE IC670MDL740J?是通用電氣（GE）專為工業自動化控制系統設計的 16 通道 24VDC 數字量輸出模塊，屬于 GE Fanuc Field Control 系列的核心組件。該模塊作為 Genius 總線架構的關鍵節點，支持 16 路獨立離散信號輸出，通過光電隔離技術和過流保護設計，可在 – 40°C 至 + 70°C 的惡劣環境中穩定運行，為石油化工、電力、冶金等行業提供可靠的執行機構驅動解決方案。

GE IC670MDL740J?采用模塊化設計，兼容 Field Control 系列的端子底座（如 GE IC670CHS002）和總線接口單元（如 GE IC670GBI002），支持熱插拔操作（需總線接口單元固件版本≥2.1），可在系統運行狀態下更換模塊，顯著減少停機時間。其核心功能包括 0.5A 單通道輸出能力（10-30VDC 電壓范圍）、智能診斷（通過 LED 指示燈反饋狀態）及冗余設計，通過 Genius 總線協議實現與主控 PLC 的實時數據交互，為分布式控制系統（DCS）和安全儀表系統（SIS）的高可靠性運行提供保障。作為 GE 工業自動化的經典型號，GE IC670MDL740J?通過 UL、CE 等認證，憑借長壽命設計成為工業離散信號輸出的優選組件。

技術規格

參數名稱	參數值
產品型號	GE IC670MDL740J
制造商	通用電氣（GE）
產品類型	16 通道數字量輸出模塊
輸出信號類型	24VDC（±20%），正邏輯驅動
單通道最大負載	0.5A（阻性負載），10-30VDC
總輸出電流	4A（所有通道總和）
通道隔離	光電隔離（250VAC 輸入到邏輯隔離，1500VAC 輸入到框架接地隔離）
響應時間	On 狀態：2ms（典型值） Off 狀態：200ms（0.5A 阻性負載時）
物理尺寸	224mm × 91mm × 119mm
重量	1.0kg
工作溫度	-40°C 至 +70°C
安裝方式	DIN 導軌安裝（兼容 Genius 總線背板）
通信協議	Genius 總線
防護等級	IP20（室內防塵）

主要特點及優勢

高可靠性信號隔離與保護：GE IC670MDL740J?采用光電隔離技術，可有效抑制工業現場的電磁干擾（EMI），250VAC 輸入到邏輯隔離和 1500VAC 輸入到框架接地隔離的設計，確保信號傳輸?shù)姆€(wěn)定性。模塊內置 5A 慢熔型保險絲和浪涌保護電路，能抵御電網波動和負載異常，適用于電磁閥、繼電器線圈等工業設備的驅動，尤其在強干擾環境中表現卓越。

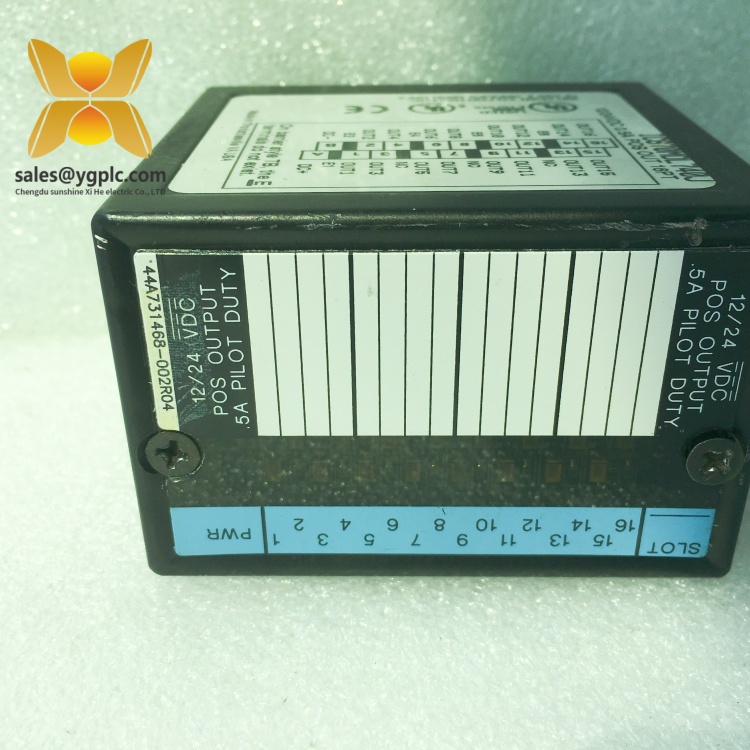

智能診斷與實時反饋：每個輸出通道配備獨立 LED 指示燈，實時顯示信號狀態（On/Off），結合模塊頂部的電源、通信和故障指示燈，工程師可快速定位異常。內置診斷功能可監測輸出過載、短路或保險絲熔斷等故障，并通過 Genius 總線上傳報警信息，降低維護復雜度。例如，在石化裝置中，若某路閥門驅動信號異常，模塊會立即觸發報警，便于及時排查。

靈活擴展與熱插拔能力：GE IC670MDL740J?支持與 GE IC670MDL644（數字量輸入模塊）、GE IC670ALG320（模擬量輸出模塊）等協同工作，通過 GE IC670CBL001 通信電纜構建分布式控制系統。熱插拔功能允許在系統運行時更換模塊，無需中斷電源，顯著提升維護效率，尤其適用于電力系統等不能停機的場景。

應用領域

石油化工行業：在煉油廠、化工廠的 DCS 系統中，GE IC670MDL740J?用于驅動電磁閥、電動閥門、報警裝置等，為反應釜溫度控制、管道壓力調節提供執行信號。其高隔離性能滿足爆炸性氣體環境的安全要求，例如在乙烯裂解裝置中，多個模塊級聯實現數百路信號的精確控制。

電力與能源行業：在發電廠汽輪機控制系統或變電站繼電保護系統中，GE IC670MDL740J?作為分布式 I/O 節點，控制斷路器、接觸器及指示燈，與主控 PLC 實時交互。寬溫設計使其適用于戶外高壓變電站，例如在風力發電場中控制風機偏航電機和剎車裝置。

制造業與過程控制：在汽車制造、食品加工等自動化生產線中，GE IC670MDL740J?驅動傳送帶電機、包裝機械執行機構等。在制藥潔凈車間中，模塊控制灌裝線閥門和氣動裝置，確保生產符合 GMP 規范；在電子裝配車間中，通過控制 AGV 小車充電觸點優化物流調度。

安裝與維護

安裝前準備：安裝GE IC670MDL740J?前，需確認環境溫度在 – 40°C 至 + 70°C，濕度≤95% 無冷凝，并遠離強電磁干擾源。清潔 DIN 導軌及端子底座插槽，使用專用工具將模塊垂直插入底座，確保與背板接口緊密連接。檢查外部電源電壓穩定在 24VDC±20%，接線時使用 AWG #14 至 #22 導線，屏蔽層可靠接地，長距離傳輸時增加中繼電纜。

維護建議：定期通過編程軟件讀取模塊診斷數據，檢查輸出信號狀態。目視檢查 LED 指示燈，若 “FAULT” 燈亮，通過總線接口單元讀取錯誤代碼并排查線路或負載。每半年清潔模塊表面及散熱孔，高粉塵環境需增加清潔頻次。長期運行于惡劣環境的模塊建議每 5 年預防性更換，依托本公司供應鏈可快速獲取備件。

產品保證

本公司作為工業控制行業龍頭企業，成立于 2007 年，擁有 17 年工控配件經銷經驗。承諾對GE IC670MDL740J?提供一年質量保修服務，非人為因素硬件故障可免費維修或更換。保修期內若產品性能異常，將通過全球供應鏈快速響應，確保及時解決問題。針對停產或緊急需求，憑借龐大庫存和高效物流，可快速供應稀缺備件，保障工業系統持續穩定運行。
