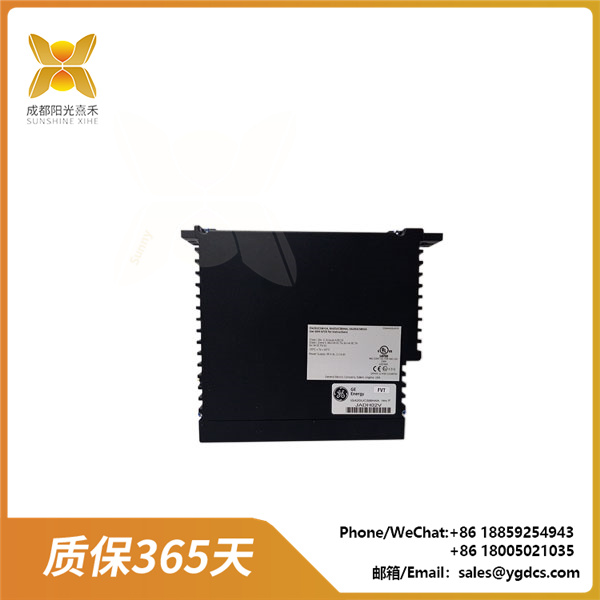

GE IS420UCSBH4A | 工業控制器模塊 | Mark VIe 系列

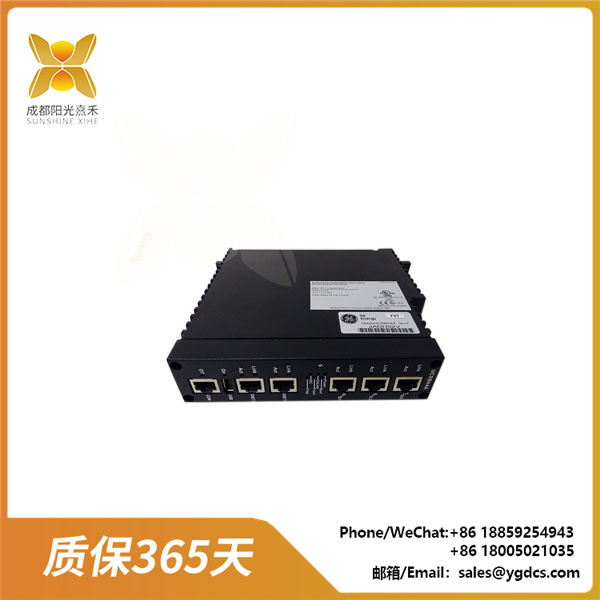

GE IS420UCSBH4A | 工業控制器模塊 | Mark VIe 系列 - 圖片 2

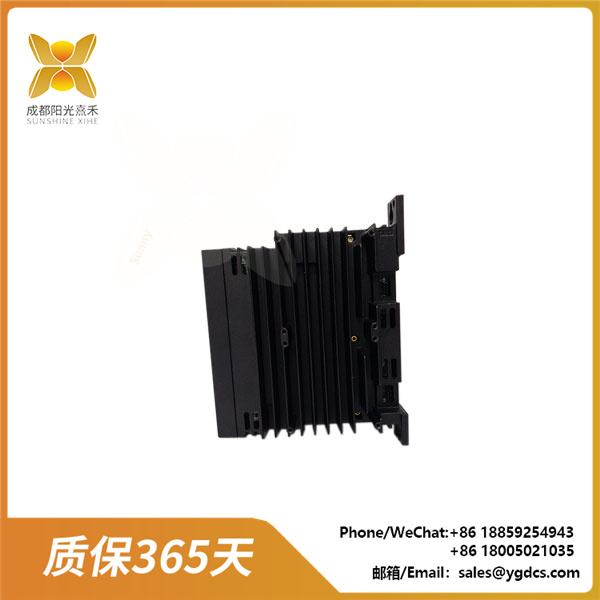

GE IS420UCSBH4A | 工業控制器模塊 | Mark VIe 系列 - 圖片 3

GE IS420UCSBH4A | 工業控制器模塊 | Mark VIe 系列

型號：IS420UCSBH4A
輸入電壓范圍：12-48V DC。
輸出電壓：5V DC。
額定功率：約6.5W。
工作溫度范圍：-20°C 至 60°C。
存儲溫度范圍：-40°C 至 85°C。

分類：

描述

GE IS420UCSBH4A | 工業控制器模塊 | Mark VIe 系列

1. 產品核心定位

  • 型號：IS420UCSBH4A

  • 所屬系統：GE Mark VIeS 安全控制系統

  • 模塊類型：通用通信與系統接口模塊

  • 安全等級：SIL3 (IEC 61508)

  • 典型應用：燃?xì)廨啓C(jī)/壓縮機的安全關鍵通信樞紐

2. 核心功能概述

2.1 核心功能

功能類別 技術實現
協議轉換 支持PROFIBUS DP?以太網TSN雙向轉換
安全通信 實現安全控制器(ESD)與過程控制器(DCS)間的SIL3級數據交互
時鐘同步 IEEE 1588 PTPv2主時鐘（同步精度±100ns）
數據預處理 支持Modbus/TCP報文到OPC UA的格式轉換

2.2 特殊能力

  • 冗余管理：

    • 雙網口支持PRP/HSR協議（零切換時間）

    • 模塊熱插拔更換（帶電維護）

  • 診斷深度：

    • 通信誤碼率實時統計

    • 光纖衰減預警（需SFP模塊配合）

3. 技術參數詳情

3.1 通信性能

參數 規格
PROFIBUS接口 主站/從站可選，12Mbps，最大連接125節點
以太網接口 2x1000Base-T（TSN支持），1x100Base-FX（光口）
協議支持 PROFINET RT、Modbus TCP、OPC UA Pub/Sub
數據吞吐 8000幀/秒（64字節小包）

3.2 硬件規格

特性 參數
供電 24VDC ±10%（雙冗余輸入）
環境耐受 -40°C~+70°C（帶冷凝防護），抗振動5g (10-500Hz)
安全認證 TüV SIL3、ATEX Zone 2（可選）
