描述

IS200VSVOH1B? 在前面板上的 J5 插頭和 VME 機架上的 J3/J4 連接器上

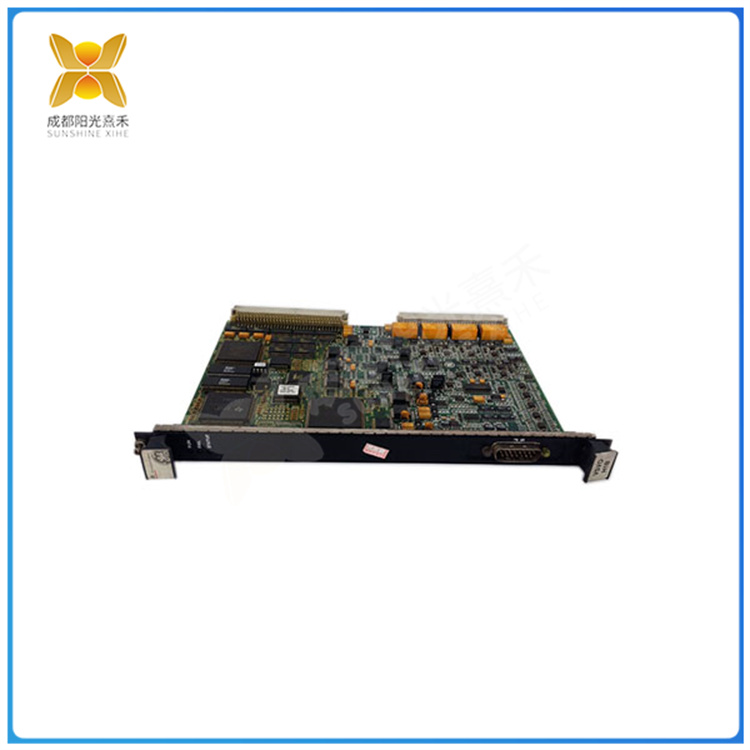

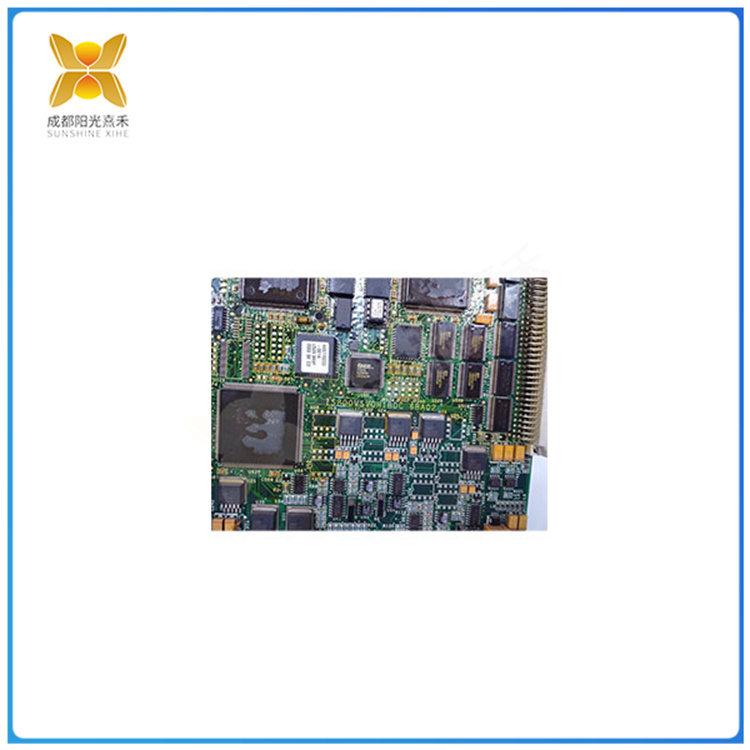

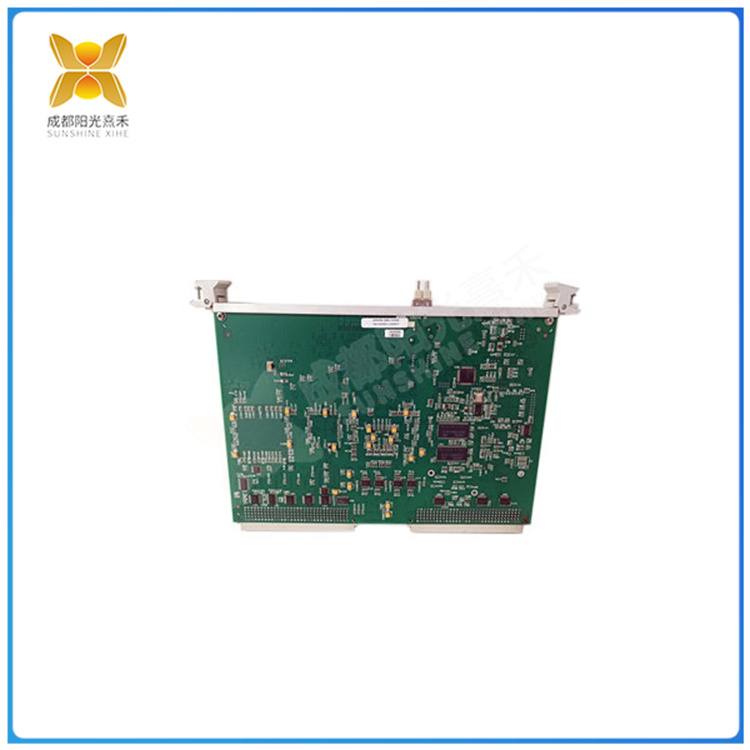

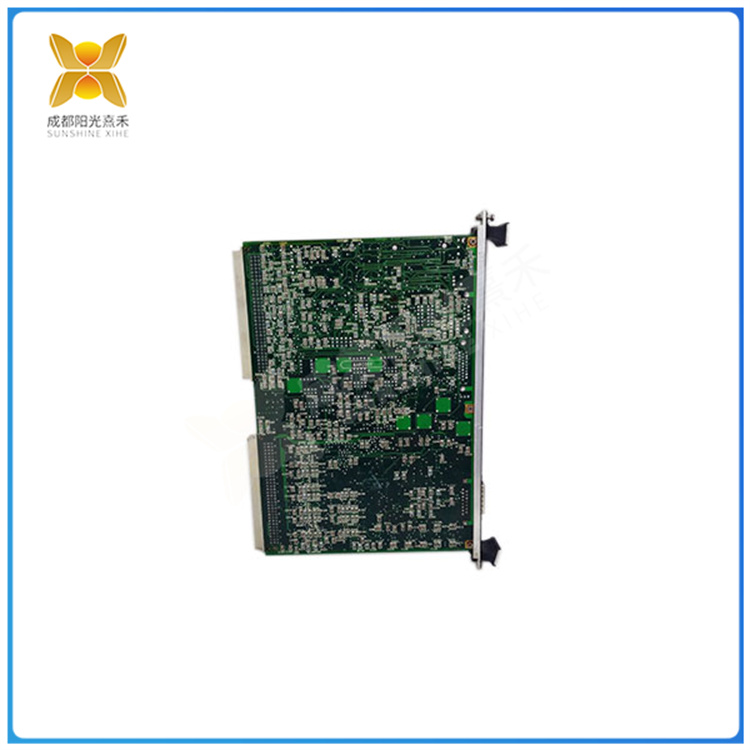

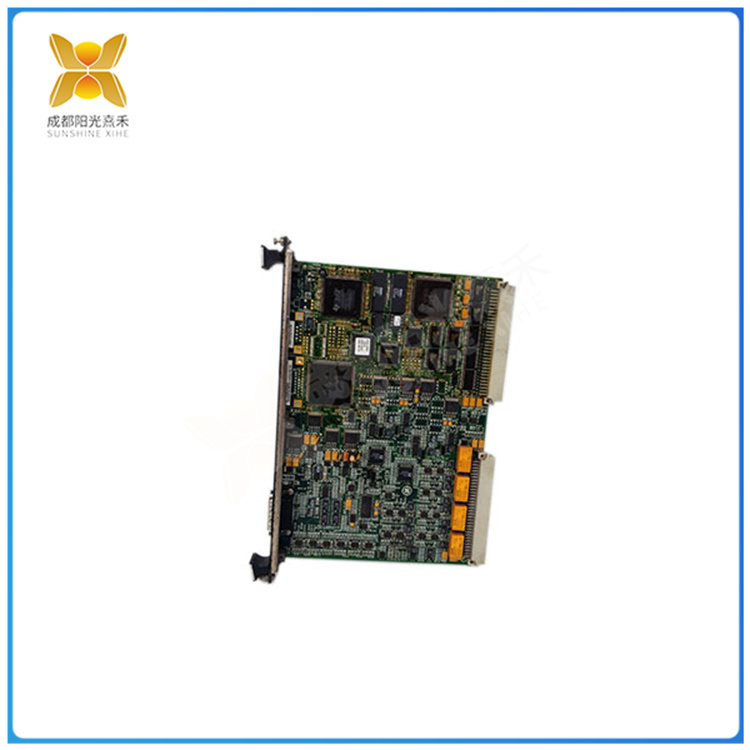

IS200VSVOH1B 是通用電氣制造的 VME 伺服控制板，屬于燃?xì)廨啓C(jī)控制系統中使用的 Mark VI 系列的一部分。操作蒸汽/燃料閥的四個電液伺服閥在伺服控制 (VSVO) 板的指導下。通常，使用兩個伺服端子板來分隔這四個通道（TSVO 或 DSVO）。使用線性可變差動變壓器確定閥門位置 (LVDT)。

VSVO 執行環路控制算法。在前面板上的 J5 插頭和 VME 機架上的 J3/J4 連接器上，三根電纜連接到 VSVO。JR1 連接器用于

TSVO 提供單工信號，而 JR1、JS1 和 JT1 連接器用于扇出 TMR 信號。將保護模塊的外部跳閘插入 JD1 或 JD2。

IS200VSVOH1B安裝
關閉 VME 的處理器機架。

將板放置到位，然后用手將頂部和底部控制桿按入邊緣連接器的底座中。

擰緊前面板頂部和底部的自攻螺釘。

與 TSVO 端子板的電纜連接通過 VME 機架上下部的 J3 和 J4 連接器進行。為了固定電纜，它們采用閉鎖連接。啟動 VME 機架并查看前面板上的診斷指示燈。

IS200VSVOH1B操作
LVDT 位置反饋、LVDT 激勵、雙向伺服電流輸出和脈沖率流量輸入均包含在 VSVO 的四個通道中。

TSVO 最多可以提供六個 LVDT 閥位輸入的激勵，TSVO 也接受來自這些輸入的輸入。對于每個伺服控制環路，可以選擇一個、兩個、三個或四個 LVDT。

對于測量燃?xì)廨啓C(jī)流量的應用，提供了三個輸入。這些信號通過 TSVO 并直接發送到 VSVO 板正面的 J5。斷電時，每個伺服輸出都有一個專用自殺繼電器，在由固件控制時，會將 VSVO 輸出信號短接到公共信號，然后根據手動復位指令返回正常操作。

每個伺服系統的輸出電壓、電流和自殺繼電器均通過診斷進行監控。

IS200VSVOH1B? 在前面板上的 J5 插頭和 VME 機架上的 J3/J4 連接器上

A Discrete Input/Output Board is a circuit board that contains discrete input and output ports for connecting external devices. These ports can be digital or analog and can be used to connect various devices, such as sensors, actuators, switches, buttons, etc.

Discrete input/output boards usually include a microcontroller or microprocessor that processes input and output signals and performs corresponding control operations. These boards usually also include a number of input and output circuits, such as digital input/output ports, analog input/output ports, counters, timers, etc.

Discrete input/output boards are commonly used in industrial automation, robotics, data acquisition, control systems and other applications, where they provide a convenient way to connect external devices and enable control and monitoring of these devices.

A discrete input/output board is a circuit board that processes the input and output signals separately. Such boards usually contain multiple input ports and output ports for connecting different devices or systems.

The advantage of discrete input/output boards is that input and output signals can be flexibly configured to meet different application requirements. For example, input signals can be connected to different sensors or data sources and output signals to different actuators or devices. This circuit board can be applied to various fields, such as industrial automation, smart home, automotive electronics, etc.

When using discrete input/output boards, you need to configure and expand them based on actual requirements. At the same time, it is necessary to pay attention to the accuracy and real-time performance of the signal to ensure the stability and reliability of the system.
