描述

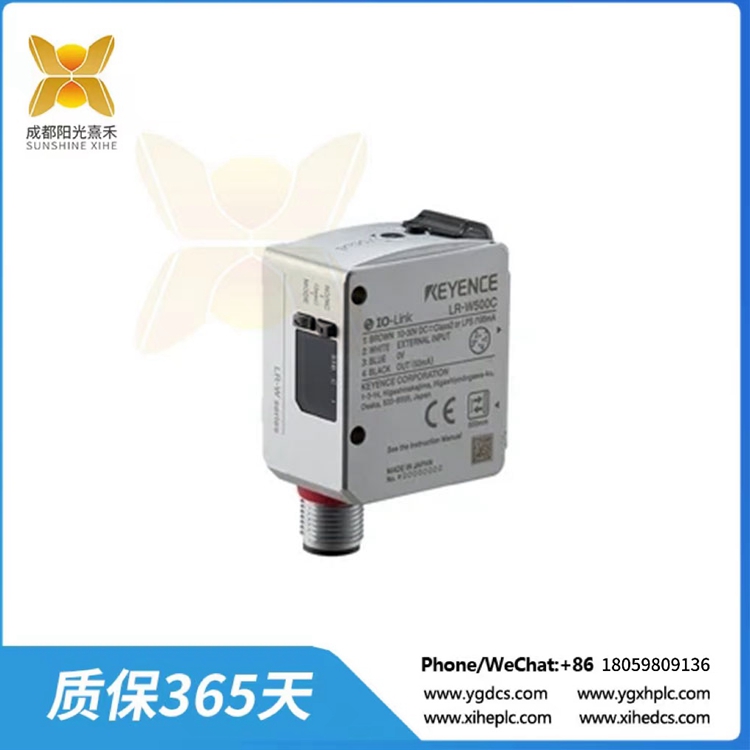

LR-W500C 連接器型

型號：LR-W500C
類型：M12 連接器4 針型
檢測距離：30 至 500 mm
最小光點直徑：可變光點
100 mm 時，約 ?3.5 mm
250 mm 時，約 ?9 mm
500 mm 時，約 ?18 mm
光源：白色 LED
降低相互干擾功能：不同頻率設定最多 2 臺
定時器：OFF / ON- 延時 / OFF- 延時/ 單脈沖
響應時間：200 μs/1 ms/10 ms/100 ms/500 ms　切換方式*1
I/O：控制輸出
NPN 開路集電極 / PNP 開路集電極 切換方式
30 VDC 以下，50 mA 以下，剩余電壓2V 以下
N.O./N.C. 切換方式
*2
外部輸入：調諧/ 投光停止 切換方式
短路電流 NPN：1 mA 以下 / PNP：2 mA 以下
外加電壓請參閱使用說明書的配線圖
輸入時間請參閱使用說明書的時序圖
*2
保護電路：電源逆接保護、電源電涌保護、輸出過電流保護、輸出電涌保護、輸出逆接保護
電源：電源電壓
10 至 30 VDC 包含紋波 (P-P)10%、Class 2 或 LPS
消耗電流：24 VDC 時 65 mA 以下(負載除外)，
12 VDC 時 120 mA 以下(負載除外)*3
環境抗耐性：外殼防護級
IP65/IP67 (IEC60529)

環境光照
白熾燈：10,000 lux 以下、陽光：20,000 lux 以下
環境溫度：-20 至 +50 °C (無凍結)
相對濕度：35 至 85 % RH (無凝結)
抗震性：10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時
耐沖擊性：1,000 m/s2、X,Y,Z 方向各 6 次

材質：
外殼：鋅鑄件 (鍍鎳 – 鉻)，
指示燈蓋：PPSU，按鈕：PES，
鏡頭蓋和顯示器：附帶防止劃傷涂層的 PMMA，
電纜套管：PBT，
光點調整刻度盤：鐵 (四氧化三鐵覆膜處理)，
連接器環：PMP，
連接器插座：PEI

重量：約 110 g

LR-W500C 連接器型

Model: LR-W500C
Type: M12 connector 4 pin type
Detection distance: 30 to 500 mm
Minimum spot diameter: Variable spot
At 100 mm, about ?3.5 mm
At 250 mm, about ?9 mm
At 500 mm, about ?18 mm
Light source: White LED
Reduce mutual interference function: different frequency Settings up to 2 sets
Timer: OFF/ON-delay/OFF-delay/monopulse
Response time: 200 μs/1 ms/10 ms/100 ms/500 ms Switching mode *1
I/O: control output
NPN open collector/PNP open collector switching mode
Below 30 VDC, below 50 mA, residual voltage below 2V
N.O./N.C. switching mode
* 2
External input: Tuning/casting stop switching mode
Short circuit current NPN: below 1 mA/PNP: below 2 mA
Please refer to the wiring diagram of the operation manual for applied voltage
Please refer to the timing diagram in the instruction manual for input time
* 2
Protection circuit: power reverse protection, power surge protection, output overcurrent protection, output surge protection, output reverse protection
Power supply: Power supply voltage
10 to 30 VDC includes ripple (P-P)10%, Class 2, or LPS
Current consumption: less than 65 mA at 24 VDC (except load),
Under 120 mA at 12 VDC (except load)*3
Environmental resistance: Enclosure protection level
IP65/IP67 (IEC60529)

Ambient light
Incandescent lamp: below 10,000 lux, sunlight: below 20,000 lux
Ambient temperature: -20 to +50 °C (without freezing)
Relative humidity: 35 to 85%RH (non-condensing)
Shock resistance: 10 to 55 Hz, double amplitude 1.5 mm, X,Y,Z direction for 2 hours each
Impact resistance: 1,000 m/s2, X,Y,Z direction 6 times each

Material:
Case: Zinc casting (nickel-chromium plated),
Indicator cover: PPSU, button: PES,
Lens caps and monitors: PMMA with scratch protection coating,
Cable sleeve: PBT,
Light point adjustment dial: iron (ferric oxide coating treatment),
Connector ring: PMP,
Connector socket: PEI

Weight: About 110 g
