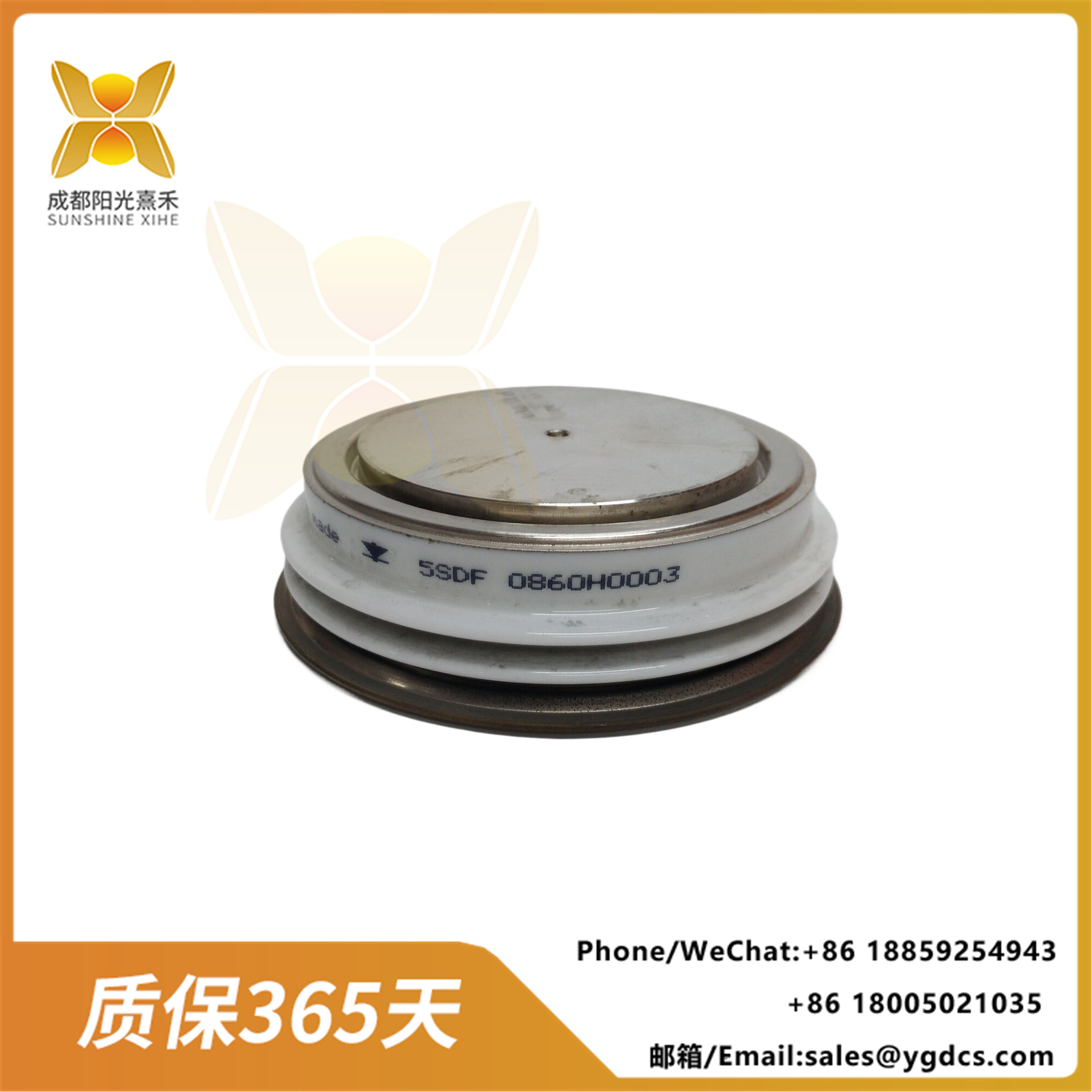

ABB 5SDF0860H0003 可控硅模塊

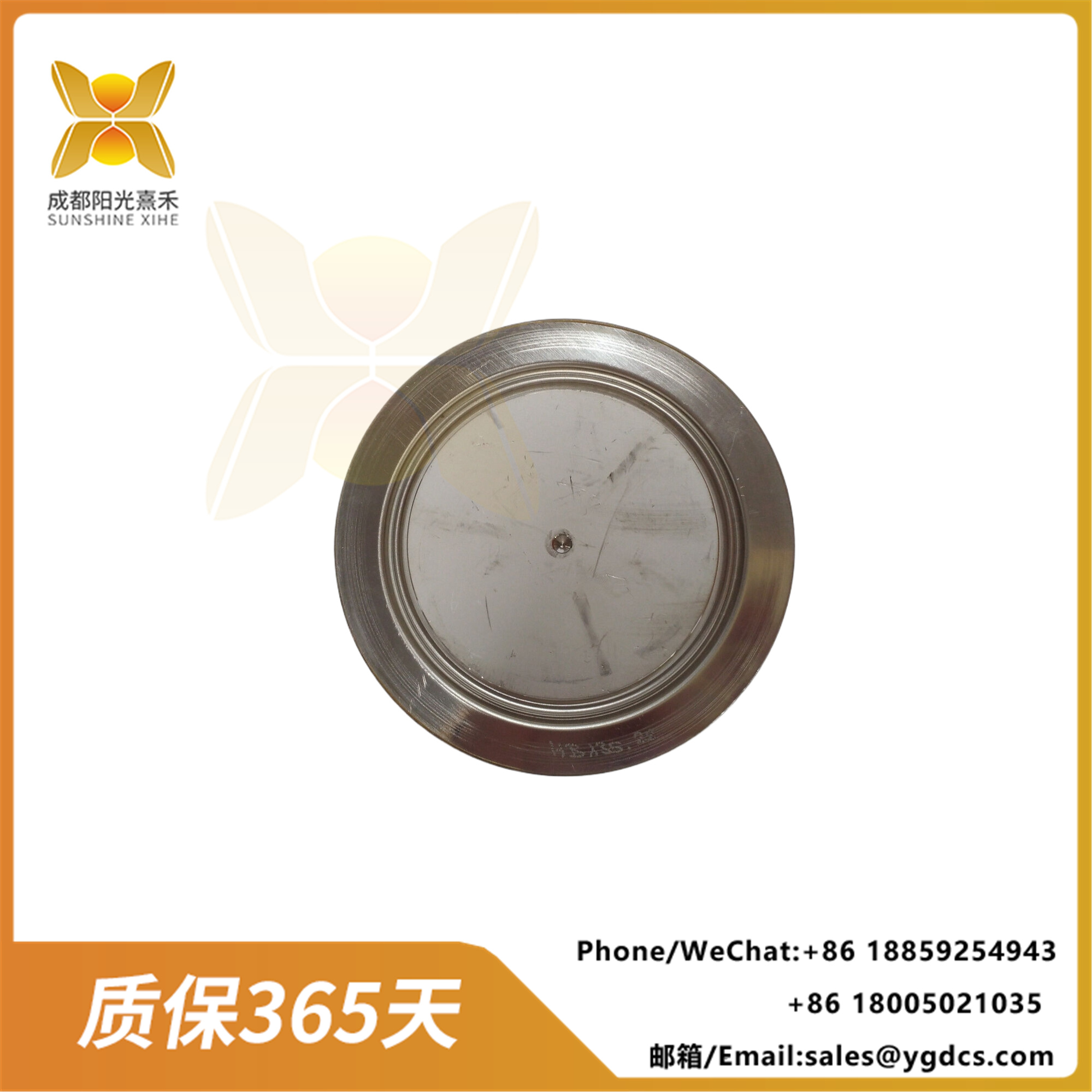

ABB 5SDF0860H0003 可控硅模塊 - 圖片 2

ABB 5SDF0860H0003 可控硅模塊

品牌：ABB
產品型號：5SDF0860H0003
質保：1年
尺寸：90×90×28mm
重量：600g
狀態:全新/二手
原產地：瑞典
庫存： 現貨/期貨
交貨時間：付款后3天內發貨/付款后1個月內發貨
郵箱：www.nchzsy.cn
購買咨詢熱線 /Whatsapp:18859254943

分類：

描述

ABB 5SDF0860H0003 可控硅模塊

1. 產品概述

ABB 5SDF0860H0003是高壓大功率可控硅(晶閘管)模塊，屬于5SDF系列產品，專為工業電力電子應用設計。該模塊采用壓接式封裝技術，適用于高壓直流輸電(HVDC)、工業傳動和大功率電源等場合。

2. 核心電氣參數

2.1 基本特性

參數 規格 單位
反向重復峰值電壓(VRRM) 1600 V
通態平均電流(ITAV) 540 A
通態方均根電流(ITRMS) 860 A
浪涌電流(ITSM) 12.5 kA
臨界導通電流上升率(di/dt) 200 A/μs
門極觸發電流(IGT) 200 mA

2.2 熱特性

參數 值 單位
結殼熱阻(RthJC) 0.035 K/W
工作結溫(Tj) -40~125 °C
儲存溫度(Tstg) -40~150 °C

3. 機械與封裝特性

3.1 物理參數

參數 規格
封裝類型 壓接式(Press-Pack)
外形尺寸 90×90×28mm
重量 約600g
安裝方式 壓力安裝(6-8kN)

3.2 結構特點

  • 雙面冷卻設計：優化散熱性能

  • 集成門極單元：簡化驅動電路

  • 無焊點結構：提高可靠性

  • 陶瓷絕緣：增強電氣隔離

4. 應用領域

4.1 電力傳輸

  • HVDC換流閥

  • 柔性交流輸電(FACTS)

  • 靜態無功補償(SVC)

4.2 工業應用

  • 大功率電機驅動

  • 電解電源

  • 感應加熱系統

4.3 新能源

  • 風電變流器

  • 光伏逆變器

  • 儲能系統

5. 可靠性數據

參數 指標 測試標準
MTTF >100,000小時 IEC 60747-6
機械壽命 >10,000次壓接 ABB內部標準
溫度循環 1,000次(-40~125°C) IEC 60747-6

6. 驅動要求

6.1 門極驅動參數

參數 最小值 典型值 最大值 單位
觸發電壓(VGT) 1.2 1.5 2.0 V
觸發電流(IGT) 150 200 250 mA
上升時間 – 1.0 2.0 μs

6.2 推薦驅動電路

  • 隔離電壓：≥4kV

  • 驅動功率：≥5W

  • 推薦驅動芯片：ABB 5STP系列

7. 保護措施

7.1 必須配置的保護

  • 過電壓保護：RC緩沖電路

  • 過電流保護?| 快速熔斷器 |
    |?溫度監控?| 熱敏電阻或紅外檢測 |

7.2 推薦保護方案

  • 電壓鉗位：采用壓敏電阻

  • 電流限制：di/dt電感

  • 散熱設計：強制風冷或水冷



其他型號推薦：

ABB CI854AK01 3BSE030220R1

ABB 3BHE039770R0102 PPD539A102

ABB 3BHB030310R0001 5SHY4045L0006

ABB 3BHE046836R0101 GFD563A101

ABB 3BHE050077R0102 UNS0881b-PV2

ABB DKTFM418B 3BHB015651P0001

ABB 3BHE023784R2530 PPD113B01-25-111000
