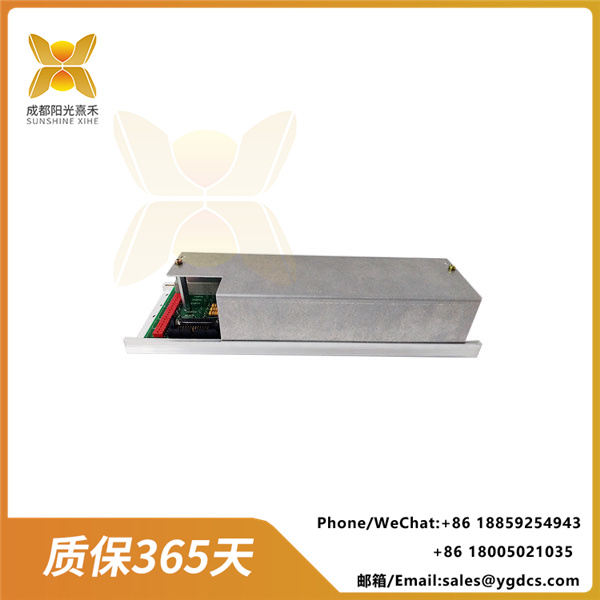

ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊

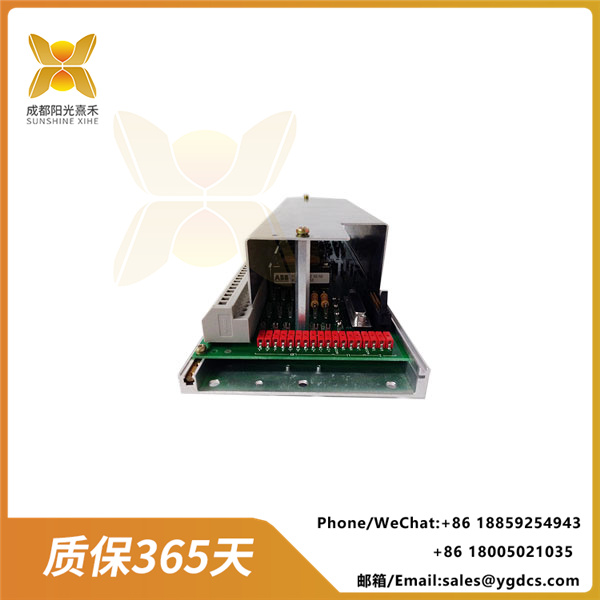

ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊 - 圖片 2
ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊 - 圖片 3

ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊

品牌：ABB
產品型號：UNC4672AV1 HIEE205012R1
質保：1年
尺寸：110×75×45 mm
重量：1.5KG
狀態:全新/二手
原產地：瑞典
庫存： 現貨/期貨
交貨時間：付款后3天內發貨/付款后1個月內發貨
郵箱：www.nchzsy.cn
購買咨詢熱線 /Whatsapp:18859254943

分類：

描述

ABB UNC4672AV1 HIEE205012R1 模擬量輸入模塊

1. 產品概述與核心定位

1.1 產品簡介

ABB UNC4672AV1 HIEE205012R1是一款高精度模擬量輸入模塊，屬于ABB工業自動化控制系統中的信號采集單元。該模塊專為過程自動化和電力系統監控設計，提供可靠的模擬信號轉換功能。

1.2 產品系列歸屬

  • 產品線：ABB HIEE系列工業I/O模塊

  • 應用領域：發電廠DCS系統、石油化工過程控制、智能電網監測

  • 市場定位：工業級高精度信號采集解決方案

1.3 核心優勢

? 16位高分辨率ADC轉換
? 支持多種信號類型（電壓/電流/熱電偶/RTD）
? 通道間完全隔離（1500V AC）
? 符合IEC 61000-6-2/4電磁兼容標準

2. 機械與電氣特性

2.1 機械結構

參數 規格
模塊尺寸 110×75×45 mm
安裝方式 DIN導軌安裝（EN 60715）
防護等級 IP20（控制柜內安裝）
外殼材料 鍍鋅鋼板（EMC屏蔽）
連接器類型 可插拔螺釘端子

2.2 電氣參數

特性 規格
工作電源 24V DC ±10%
功耗 ≤3.5W
輸入通道數 8路差分/16路單端
采樣率 10次/秒（全通道）
共模抑制比 >120dB @ 50/60Hz

3. 信號輸入能力

3.1 支持信號類型

信號類型 量程范圍 精度
電壓輸入 ±10V, 0-10V ±0.1% FS
電流輸入 0-20mA, 4-20mA ±0.15% FS
熱電偶（TC） J/K/T/E型 ±0.5°C
RTD Pt100/Pt1000 ±0.2°C

3.2 輸入保護

  • 過壓保護：±30V連續/±50V瞬態

  • 過流保護：50mA自恢復保險絲

  • ESD保護：±8kV接觸放電（IEC 61000-4-2）

4. 通信與系統集成

4.1 通信接口

接口類型 協議支持 傳輸速率
背板總線 ABB S800 I/O 1.5Mbps
擴展接口 RS-485 115.2kbps

4.2 典型系統架構

[PLC/DCS] -- (Profibus DP) -- [ABB S800總線] -- [UNC4672AV1]
                                                   |
                                            [現場傳感器/變送器]

5. 配置與編程

5.1 配置工具

  • ABB Automation Builder：圖形化參數設置

  • 第三方集成：支持OPC UA服務器訪問

5.2 關鍵配置參數

  • 通道信號類型選擇

  • 濾波時間常數（0.1s-10s可調）

  • 報警閾值設置（高/低限值）

6. 應用案例

6.1 發電廠溫度監測

  • 配置：6×Pt100 + 2×K型熱電偶

  • 功能：鍋爐管壁溫度實時監控

6.2 化工過程控制

  • 配置：8路4-20mA（壓力/流量變送器）

  • 采樣率：1秒刷新周期

7. 安裝與維護

7.1 安裝規范

  • 接地要求：單獨接地線（截面積≥2.5mm2）

  • 布線建議：信號線與動力線間距≥30cm

7.2 故障診斷

LED狀態 含義 處理措施
綠色常亮 運行正常 –
紅色閃爍 通道故障 檢查傳感器接線
全部熄滅 電源故障 測量24V電源

8. 認證與標準

  • 安全認證：UL 61010-1, CE

  • 工業標準：IEC 61131-2, IEEE 1159

9. 技術對比

型號 UNC4672AV1 西門子 6ES7134 施耐德 TM3AI8
分辨率 16位 14位 12位
隔離電壓 1500V AC 1000V AC 500V AC
工作溫度 -25~70°C 0~60°C -20~55°C





其他型號推薦：

ABB CI854AK01 3BSE030220R1

ABB 3BHE039770R0102 PPD539A102

ABB 3BHB030310R0001 5SHY4045L0006

ABB 3BHE046836R0101 GFD563A101

ABB 3BHE050077R0102 UNS0881b-PV2

ABB DKTFM418B 3BHB015651P0001

ABB 3BHE023784R2530 PPD113B01-25-111000
