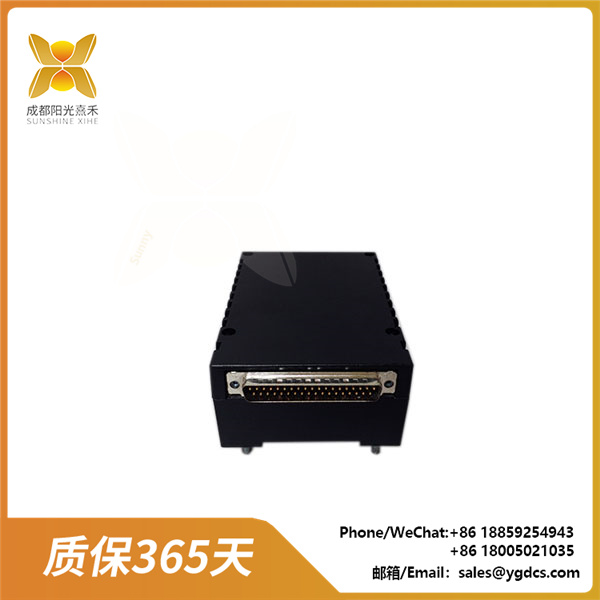

GE IS220PAICH2A | 模擬輸入模塊 | Mark VIe Speedtronic 控制系統

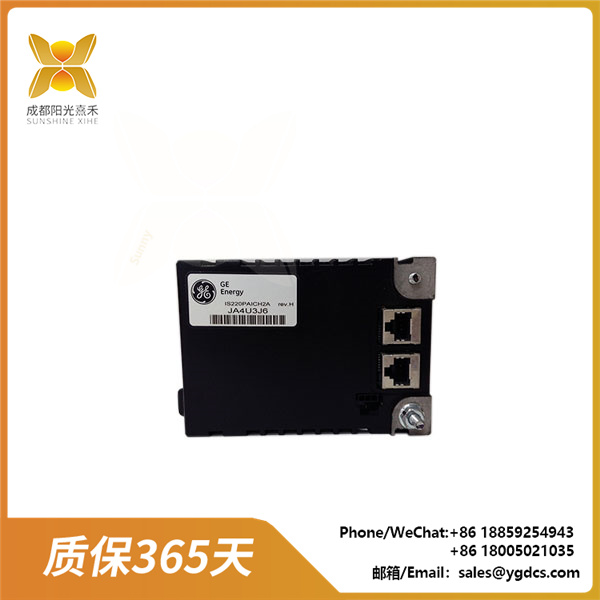

GE IS220PAICH2A | 模擬輸入模塊 | Mark VIe Speedtronic 控制系統 - 圖片 2

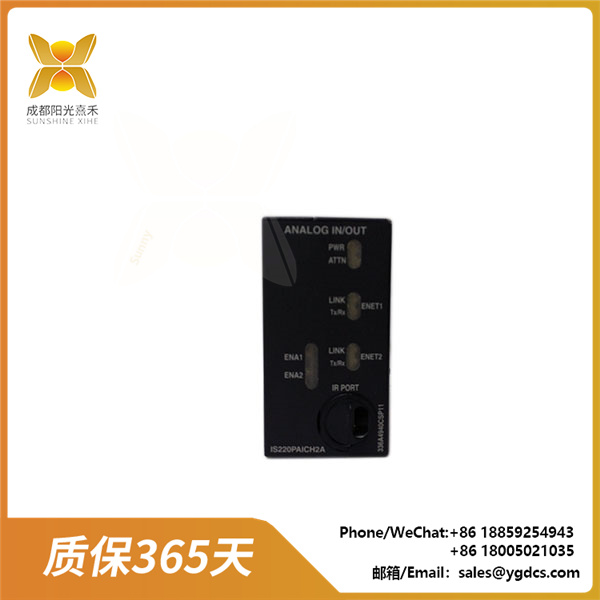

GE IS220PAICH2A | 模擬輸入模塊 | Mark VIe Speedtronic 控制系統 - 圖片 3

GE IS220PAICH2A | 模擬輸入模塊 | Mark VIe Speedtronic 控制系統

型號：IS220PAICH2A 336A4940CSP11
系列：IS220PAI（模擬輸入模塊）。
隔離電壓為 2500Vrms，確保信號傳輸?shù)陌踩院蜏?zhǔn)確性。
輸入阻抗小于 2Ω，精度為 ±0.1% 含氟量范圍。
工作溫度范圍為 -40°C 至 +85°C，適用于惡劣工業環境。
防護等級為 IP67，具有良好的防塵和防水能力。

分類：

描述

產品介紹：GE IS220PAICH2A | 模擬輸入模塊 | Mark VIe Speedtronic 控制系統

1. 核心標識

  • 完整型號：IS220PAICH2A

  • 所屬系統：GE Mark VIe分布式控制系統

  • 模塊類型：高密度模擬量輸入通道模塊

  • 安全認證：SIL2 (IEC 61508)

2. 關鍵性能矩陣

參數維度 技術規格 行業差異化
通道配置 16路差分輸入（可分組隔離） 每4通道獨立隔離組
信號類型 支持±10V/±20mA/熱電偶/RTD 自動檢測信號類型
轉換精度 24位Σ-Δ ADC（0.05% FS精度） 內置50Hz/60Hz工頻抑制
采樣速率 100Hz/通道（同步采樣） 各通道間偏置<±1μs
通信接口 雙以太網（100Mbps TSN） 支持IEEE 1588時間同步
環境耐受 -40°C~+70°C（帶冷凝防護） 符合IEEE 1613 Class 2

3. 核心技術解析

3.1 信號調理架構

現場信號

EMI濾波器

可編程增益放大器

24位ADC

250Ω精密電阻

數字隔離器

FPGA處理單元

3.2 智能診斷功能

  • 通道級監測：

    • 開路/短路檢測（<1ms響應）

    • 共模電壓超標報警

  • 自校準機制：

    • 每8小時自動零漂校準

    • 溫度補償系數存儲于FRAM

3.3 網絡特性

協議棧 實現方式 性能指標
過程數據 UDP組播（TSN QoS優先級3） 傳輸延遲<250μs
配置管理 HTTPS/RESTful API 支持JSON格式配置導出
時鐘同步 IEEE 1588-2008 (PTPv2) 同步精度±100ns

4. 典型應用場景

行業 信號類型 推薦配置
油氣 4-20mA壓力變送器 4通道組隔離+本安柵
電力 熱電偶（鍋爐溫度） 冷端補償啟用+50Hz工頻濾波
化工 RTD（Pt100三線制） 3線制補償算法+導線電阻檢測

5. 系統集成方案

  • 典型拓?fù)?/strong>：

    TSN

    PTPv2

    OPC UA

    IS220PAICH2A

    IES615 TSN交換機

    EX2100控制器

    CIMPLICITY HMI

  • 冗余配置：

    • 支持雙網口冗余（PRP/HSR協議）

    • 模塊可熱插拔更換

6. 工程實施指南

階段 工具鏈 關鍵操作
組態 ToolboxST V6.0+ 導入EDD文件定義信號特性
校準 GE Calibration Tool 三點校準（0%/50%/100%）
診斷 Proficy Historian 通道健康度趨勢分析

7. 生命周期管理

  • 固件升級：

    版本 新特性 升級方式
    V3.2 增加Modbus TCP支持 網絡TFTP推送
    V4.1 增強型工頻抑制算法 需硬件版本Rev.C+

  • 備件策略：

    • 建議庫存周期：≥15年（GE長期供貨計劃）

    • 兼容替代型號：IS220PAICH2B（增強絕緣版本）
