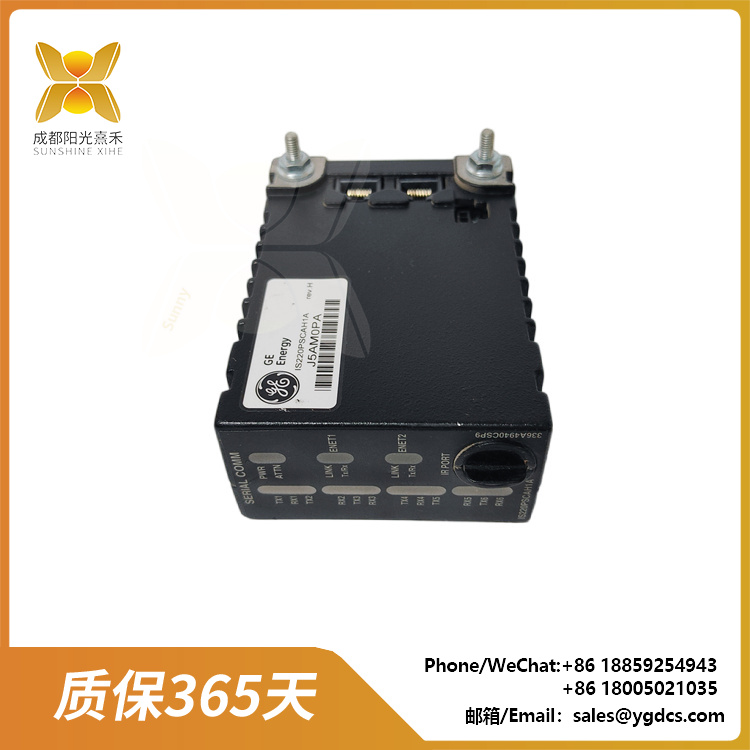

GE IS220PSCAH1A | 串行通信輸入/輸出模塊 | Mark VIe系列控制系統

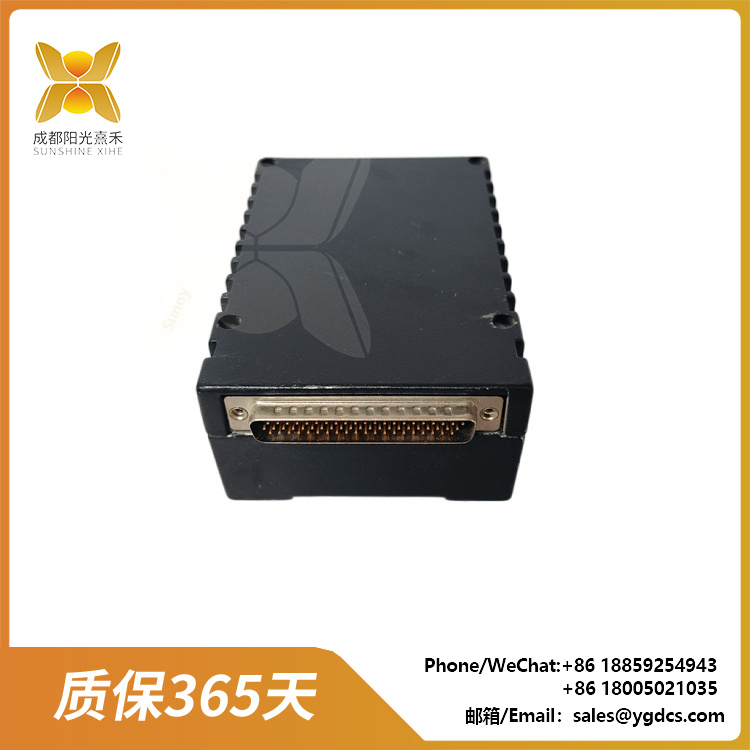

GE IS220PSCAH1A | 串行通信輸入/輸出模塊 | Mark VIe系列控制系統 - 圖片 2
GE IS220PSCAH1A | 串行通信輸入/輸出模塊 | Mark VIe系列控制系統 - 圖片 3

GE IS220PSCAH1A | 串行通信輸入/輸出模塊 | Mark VIe系列控制系統

型號：IS220PSCAH1A
工作溫度范圍：-40°C 至 +85°C。
輸入電壓：24V DC。
尺寸：3.25 x 1.65 x 4.78 英寸（約82.5 x 41.9 x 121.4 毫米）。
重量：約0.25磅（約113克）。

分類：

描述

GE IS220PSCAH1A | 串行通信輸入/輸出模塊 | Mark VIe系列控制系統

. 產品核心定位

  • 型號：IS220PSCAH1A

  • 所屬系統：GE Mark VIe 分布式控制系統

  • 模塊類型：速度控制與保護接口模塊

  • 安全等級：SIL2（IEC 61508）

  • 典型應用：旋轉機械（汽輪機/壓縮機/電機）的速度監測與保護

2. 主要技術參數

2.1 基本規格

參數類別 技術指標
輸入信號類型 磁阻式探頭（MPU）、渦流傳感器、光電編碼器（支持TTL/HTL）
通道數量 2路獨立速度輸入通道（可配置為冗余模式）
頻率范圍 0.5Hz~20kHz（MPU）/ 0~100kHz（編碼器）
測量精度 ±0.01% FS（25°C時）
保護響應時間 ≤10ms（從超速檢測到繼電器輸出）

2.2 電氣特性

特性 規格
輸入阻抗 >100kΩ（MPU）/ 120Ω終端（編碼器）
供電要求 24VDC ±10%（冗余電源輸入可選）
繼電器輸出 2路SPDT干接點（5A@30VDC/250VAC）

2.3 環境適應性

條件 參數
工作溫度 -30°C ~ +70°C
防護等級 IP20（需安裝于控制柜內）
抗振動 5g RMS（10-500Hz，符合IEC 60068-2-6）

3. 核心功能特性

3.1 速度處理功能

  • 多模式測量：

    • 脈沖計數（用于低速）

    • 周期測量（用于高速）

    • 零轉速檢測（<1RPM）

  • 高級算法：

    • 動態濾波（自動適應轉速變化）

    • 齒隙補償（用于齒輪傳動系統）

3.2 保護功能

  • 多重保護閾值：

    • 可設置4級報警（警告/危險/緊急/停機）

    • 可編程延時（0-10s）

  • 自診斷：

    • 傳感器斷路/短路檢測

    • 信號質量監測（SQI指數）

3.3 通信接口

  • 網絡協議：

    • 雙以太網（100Mbps，支持PROFINET RT）

    • 協議棧：

      • 過程數據：UDP組播

      • 配置管理：Modbus TCP

  • 系統集成：

    • 無縫對接Mark VIe控制器

    • 支持ToolboxST工程軟件

4. 典型應用場景

行業 應用示例 推薦配置
電力 汽輪機超速保護（OSP） 三取二冗余配置 + 磁阻探頭（MPU）
油氣 壓縮機喘振保護 雙通道差異檢測 + 本安隔離柵
船舶 推進電機轉速控制 編碼器輸入 + CANopen接口擴展
